Технологии индукционного нагрева Bamac: решение для процессов нанесения покрытий, пропитки и отверждения при изоляции электродвигателей

Благодаря точному локальному нагреву, быстрой температурной реакции и равномерному отверждению источники индукционного нагрева обеспечивают высокоэффективные и надежные решения для изоляции электрических катушек и электродвигателей.

При производстве электротехнической продукции, такой как двигатели, трансформаторы и генераторы, изоляционная обработка обмоток является ключевым этапом, определяющим надежность, срок службы при испытании напряжением и теплоотводящие характеристики продукции. Процессы нанесения покрытия (порошковое покрытие), пропитки (погружение в изоляционную смолу) и последующей сушки и отверждения предъявляют строгие требования к равномерности нагрева, скорости нагрева и точности управления.

Компания Shanghai Bamac Electric, основываясь на технологии индукционного нагрева, предлагает решения для процессов изоляции, обеспечивающие точное регулирование температуры, быстрое отверждение, энергосбережение и экологичность, что способствует повышению качества и эффективности производства электротехнической продукции.

01 Анализ технологического процесса: требования к нагреву при нанесении покрытия, пропитке и отверждении

Изоляционная обработка электрических катушек или обмоток статора обычно включает следующие этапы:

Нанесение покрытия: нанесение на поверхность заготовки изоляционного порошка или клеящего вещества с образованием защитного слоя. Требуется нагрев для быстрого и равномерного плавления, выравнивания и отверждения покрытия.

Капание лаком (погружение): введение жидкого изоляционного лака внутрь обмотки, чтобы он полностью заполнил межвитковые и межфазные зазоры. Затем необходимо нагревание, чтобы лак отвердел и превратился в прочный изолятор.

Сушка масла/сушка: полный или частичный нагрев заготовки после пропитки или капания лаком для ускорения испарения растворителя и реакции сшивания смолы, чтобы достичь конечной прочности изоляции.

Традиционные методы нагрева часто используют печи или газовые горелки, что сопряжено с такими проблемами, как медленный нагрев, неравномерное распределение температуры, высокое энергопотребление и длительный производственный цикл. В случае толстостенных сердечников или крупных катушек, когда поверхность уже затвердела, а лак внутри еще не прошел полную реакцию, часто возникают пузыри, трещины или несоответствие изоляционных характеристик.

Идеальный процесс нагрева должен обладать следующими характеристиками:

Быстрый нагрев: сокращение времени отверждения, повышение темпа производства

Равномерный нагрев: обеспечение одинаковой температуры внутри и снаружи детали, предотвращение термических напряжений и локального недоотверждения

Точный контроль температуры: соблюдение диапазона температур отверждения для различных изоляционных материалов (таких как эпоксидные смолы, полиэфиры, полиуретаны и т. д.), предотвращение разложения при перегреве

Энергосбережение и чистота: снижение энергопотребления, уменьшение теплового излучения в цехе

02 Технические преимущества: уникальная ценность индукционного нагрева в обработке изоляции

Индукционный нагрев посредством электромагнитной индукции непосредственно генерирует тепло внутри металлической детали (например, сердечника статора), а затем посредством теплопроводности нагревает соприкасающийся с ним изоляционный материал. Этот метод дает следующие значительные преимущества:

Быстрый и контролируемый нагрев: сердечник достигает заданной температуры за несколько секунд или десятков секунд, после чего лаковая жидкость быстро отвердевает, что значительно сокращает технологический цикл.

Тепло передается изнутри наружу: сердечник нагревается первым, тепло передается изнутри наружу к обмотке и лаковому слою, что способствует выходу воздуха из лака изнутри наружу, уменьшению воздушных зазоров и пузырьков, а также повышению качества заполнения изоляции.

Хорошая равномерность температуры: благодаря рациональной конструкции индукционной катушки сердечник нагревается синхронно в целом, что позволяет избежать локального перегрева или холодных зон.

Энергосбережение и экологичность: электроэнергия напрямую преобразуется в тепловую энергию заготовки, обеспечивая высокий тепловой КПД; отсутствие открытого пламени и выхлопных газов улучшает условия труда.

Простота интеграции в автоматизированные системы: возможность совместной работы с конвейерными линиями и манипуляторами для обеспечения непрерывного производства и автоматической регистрации технологических параметров.

03 Типичные области применения

Конкретные области применения индукционного нагрева в сфере нанесения покрытий, пропитки и отверждения включают:

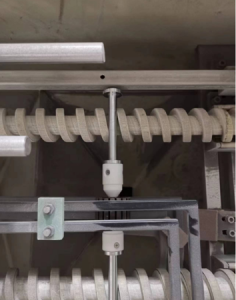

Отверждение лака на обмотках статора: после пропитки лаком статоров двигателей малого и среднего размера используется индукционный нагрев для быстрого отверждения, что повышает эффективность и однородность изоляционной обработки.

Нагрев при нанесении покрытия на ротор: после электростатического нанесения порошкового покрытия на роторы с постоянными магнитами или обмоточные роторы с помощью индукционного нагрева покрытие быстро плавится и отвердевает, образуя однородный защитный слой.

Предварительный нагрев и отверждение обмоток трансформаторов после пропитки: предварительный нагрев крупных обмоток снижает вязкость, что способствует лучшему проникновению пропиточного лака; после пропитки с помощью индукционного нагрева осуществляется глубокое отверждение.

Локальное нанесение лака и ремонт: при локальном нанесении лака или покрытия на обмотки, ремонтируемые на месте, используется портативное индукционное оборудование для точечного нагрева и отверждения, что позволяет избежать общей сушки.

04 Решения Bamac: профессиональное и надежное оборудование для индукционного нагрева

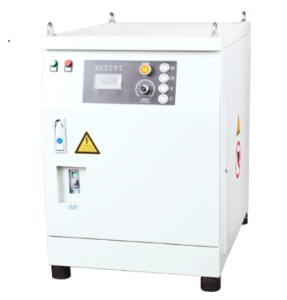

Компания Shanghai Bamac Electric разработала специальные источники питания для индукционного нагрева и сопутствующее оборудование с учетом особых требований технологического процесса изоляции:

Подбор мощности и частоты: в зависимости от размеров и материала статора или сердечника предлагаются источники питания средней или сверхвысокой частоты, обеспечивающие высокоэффективный прогрев.

Интеллектуальная система терморегулирования: интегрированный инфракрасный датчик температуры или термопара с замкнутым контуром управления позволяют точно регулировать время и температуру нагрева в соответствии с кривой отверждения различных изоляционных материалов.

Индивидуальные индукционные катушки: разработка катушек, подходящих для кольцевых, дисковых и нестандартных заготовок, обеспечивающих равномерное распределение магнитного поля.

Модульная и портативная конструкция: гибкое развертывание на автоматических производственных линиях или в ремонтных цехах.

Оборудование для индукционного нагрева Bamac успешно применяется на линиях изоляционной обработки многих предприятий по производству электродвигателей и насосов, помогая клиентам значительно сократить время отверждения, повысить качество изоляции и выход готовой продукции.

С развитием электрооборудования в направлении высокой удельной мощности и высокой надежности инновации в области изоляционных технологий становятся все более важными. Индукционный нагрев, благодаря своим уникальным преимуществам — быстроте, равномерности и контролируемости — становится технологическим направлением, заслуживающим внимания в области нанесения покрытий, пропитки лаком и отверждения. Компания Shanghai Barmark Electric будет продолжать углублять свои исследования, чтобы предоставлять отрасли более эффективные и стабильные решения в области нагрева.

—
