Универсальные источники питания для сверхвысокочастотного индукционного нагрева
Новая технология широкополосных полупроводниковых силовых приборов из карбида кремния (SiC-MOSFET) – высокая эффективность, надежность и низкие потери
Описание
маркер
Источники питания индукционного нагрева СВЧ общего назначения, разработанные компанией Bamac, широко используются для высокочастотного индукционного нагрева, например, для пайки воздуховодов компрессоров, высокочастотной закалки в бытовой технике, обезжиривания и покрытия роторов небольших двигателей в автомобилях, снятия лака с эмалированных проволочных соединений электродвигателей.
Технологический процесс применения
★ Высокочастотная индукционная пайка и закалка,
★ Обезжиривание и нанесение изоляционного покрытия на роторы малых электродвигателей,
★ Высокочастотная порошковая металлургия и зонная плавка,
★ Нагрев и плавка высокоомких материалов в холодных тиглях,
★ Термообработка тонкой стальной проволоки и труб,
★ Высокочастотная пайка труб, зонная плавка полупроводников,
★ Плавка тугоплавких благородных металлов (платина, иридий),
★ Высокочастотный нагрев для удаления лака с эмалированных проводов,
★ Плазменные и радиочастотные источники питания и др.
| 2000+ | 60-1000кГц | 1-500кГц | |
| Реализованные проекты и достижения | Диапазон рабочих частот | Диапазон мощности | |
Функциональные особенности
★ DSP-процессор + высокоскоростной CPLD-программируемый логический контроллер — полностью цифровое интеллектуальное управление
★ Сверхвысокочастотная технология автоматического быстрого слежения за фазой и частотой, автоматическое отслеживание резонансной частоты в реальном времени, гарантируя работу оборудования в оптимальном режиме; при замене индукционных катушек перенастройка устройства не требуется
★ Использование силового инвертора третьего поколения на SiC-полупроводниках с высокой скоростью переключения и низким сопротивлением в открытом состоянии, КПД инвертора выше 98%
★ Технология ZCS (Zero-Current Switching) для мягкого переключения через ноль, точное слежение за фазой выходного тока и моментами прохождения через ноль, минимизация потерь на переключениях SiC
★ Богатый набор IO-интерфейсов, опционально: аналоговые входы/выходы 0–5V, 0–10V, 1–5V, 0–20mA, 4–20mA
★ Поддержка управления по RS485 (Modbus) и RS232, расширяемость до Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов
★ Расчетный срок службы источника питания — 20 лет (при нормальном обслуживании; для водяного охлаждения требуется контроль качества воды)
Поддержка нестандартного проектирования: поставка продуктов, максимально адаптированных под ваши технологические требования.
Область применения

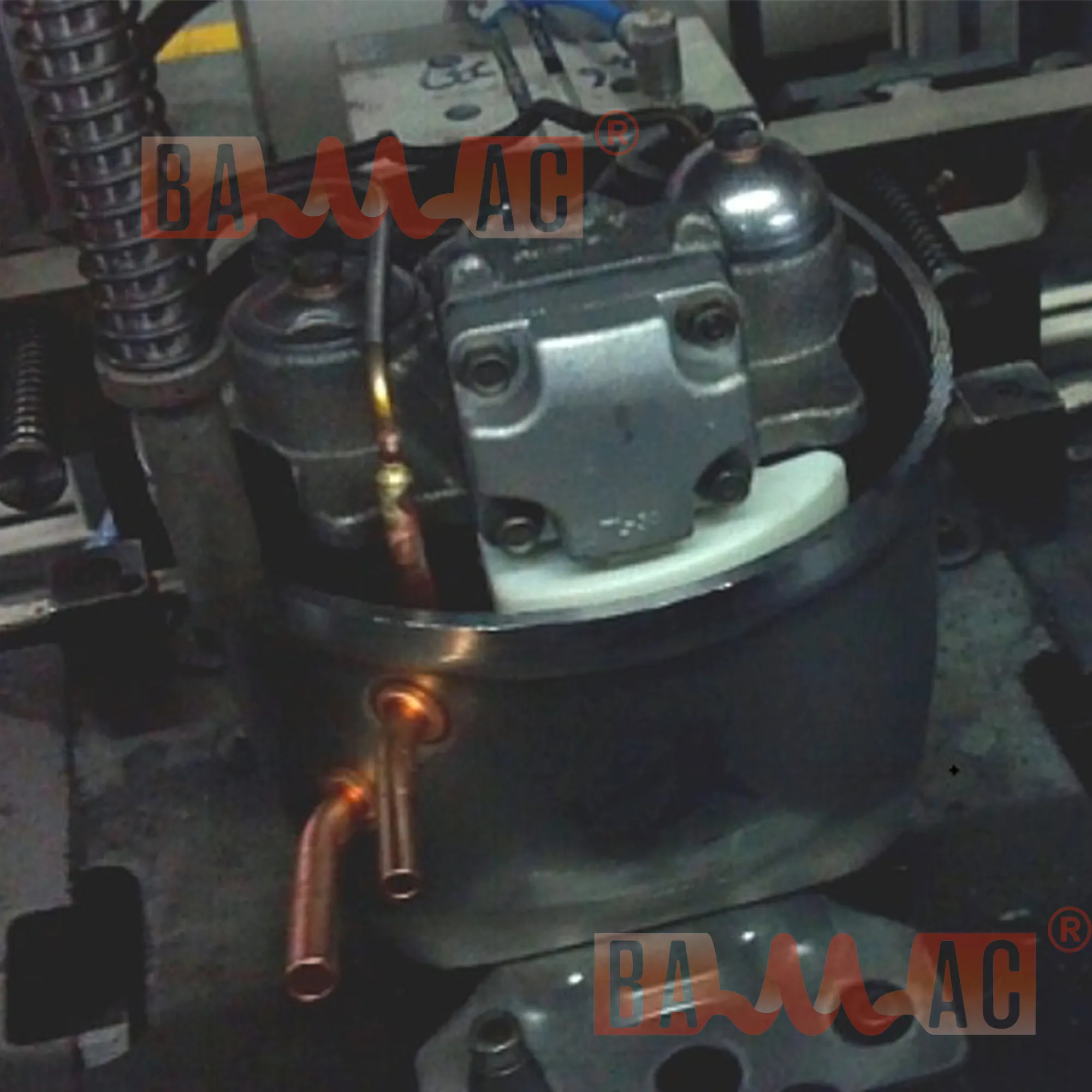

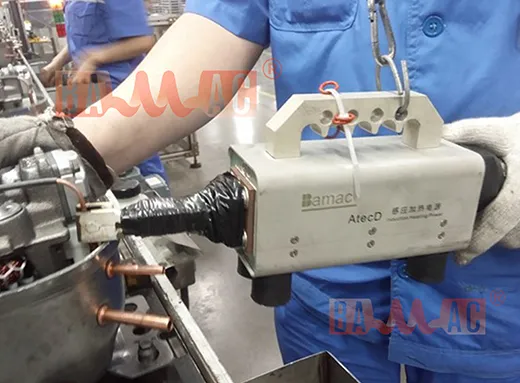

Индукционная пайка газопроводов компрессора

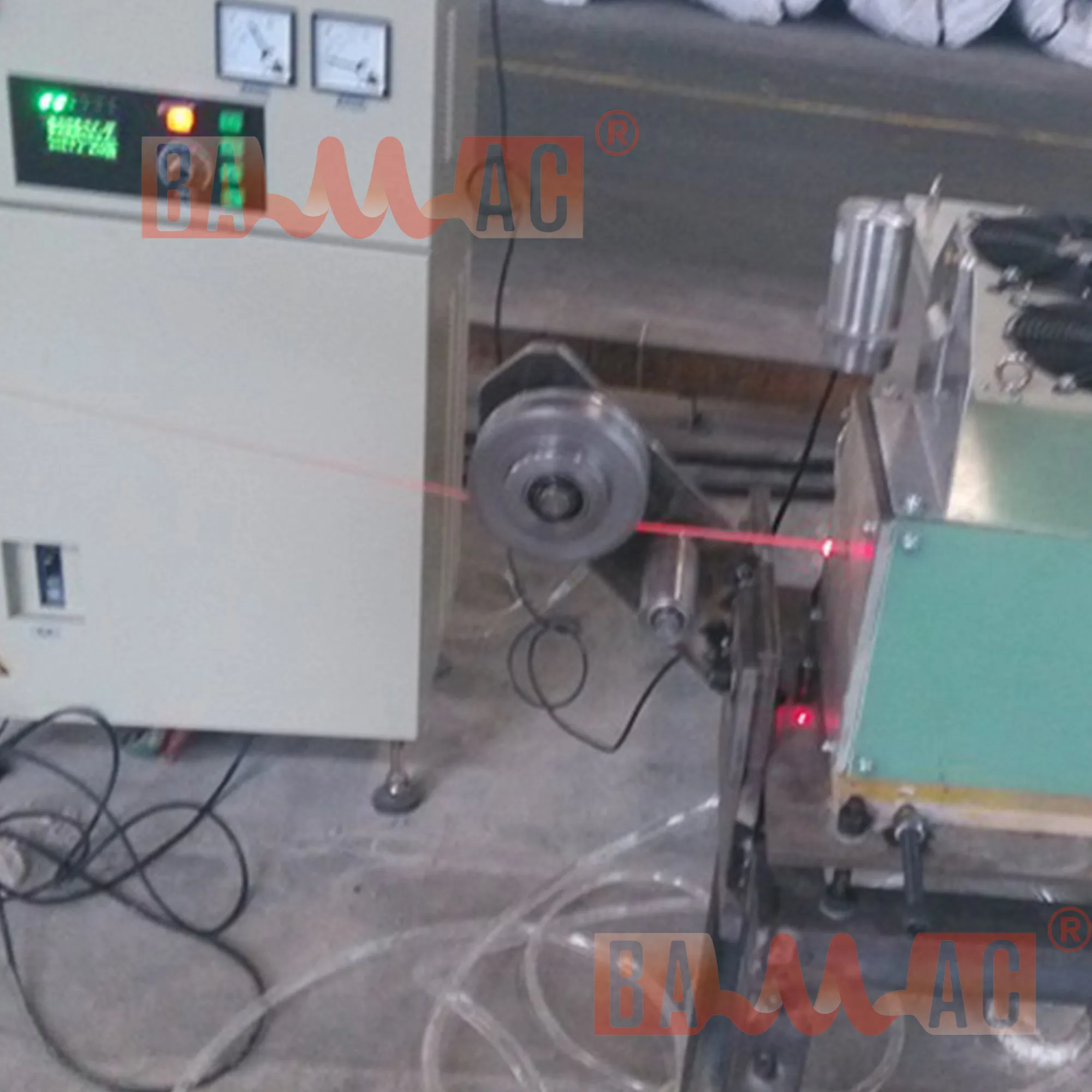

Онлайн-нагрев и отжиг проволоки из сплава

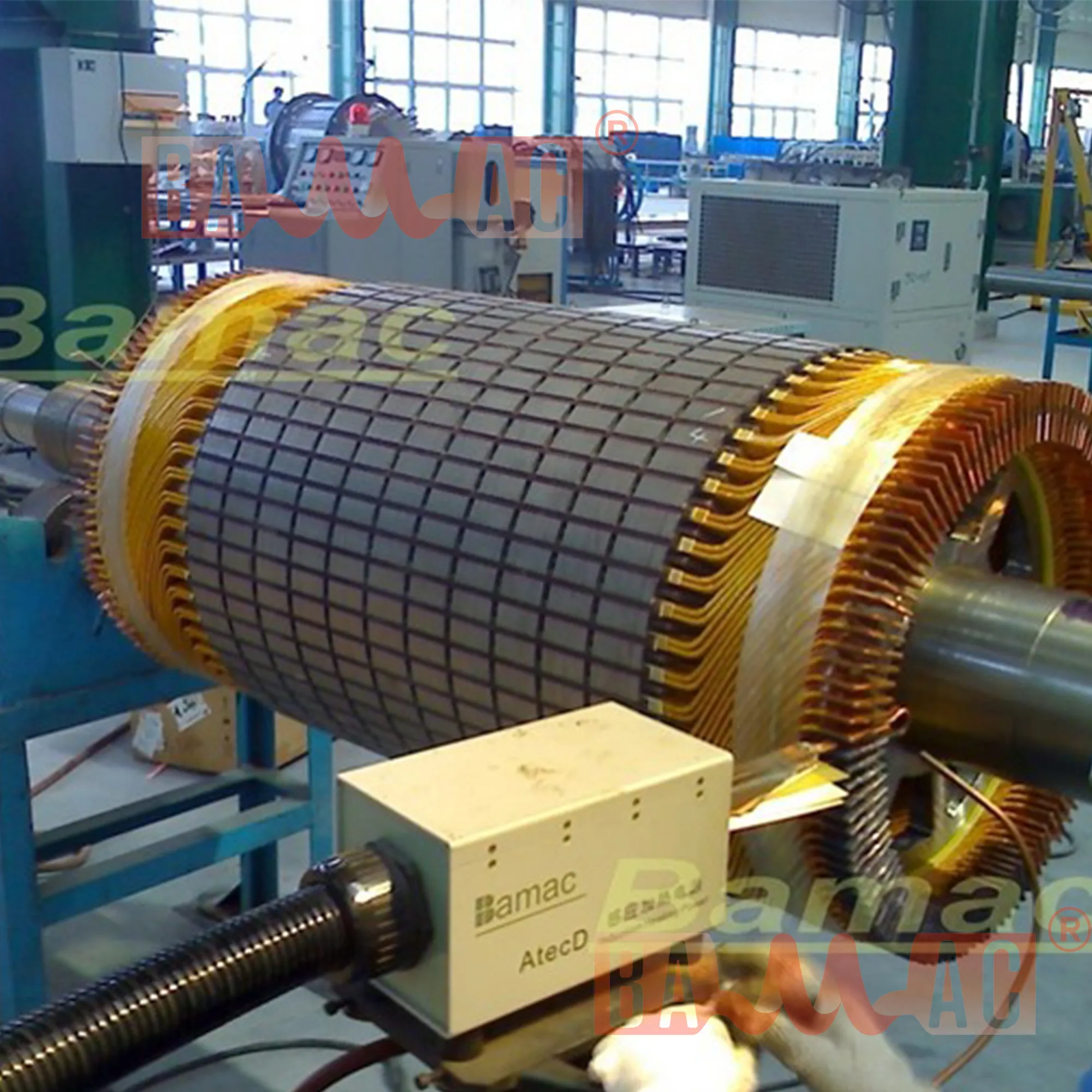

Индукционная пайка обмоток ротора ветряного генератора
Индукционная пайка токопроводящих стержней генератора

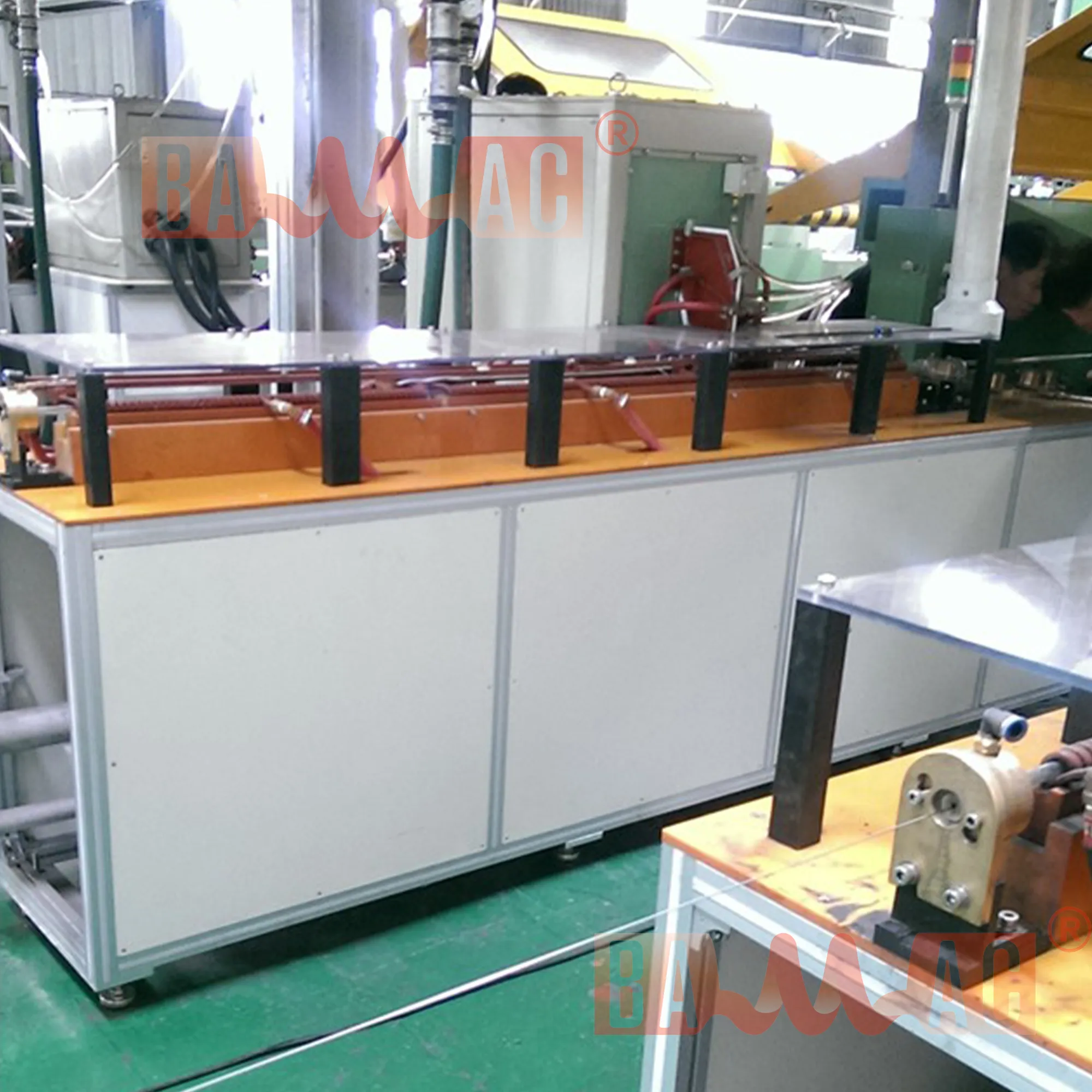

Отжиг сварочной проволоки в линии

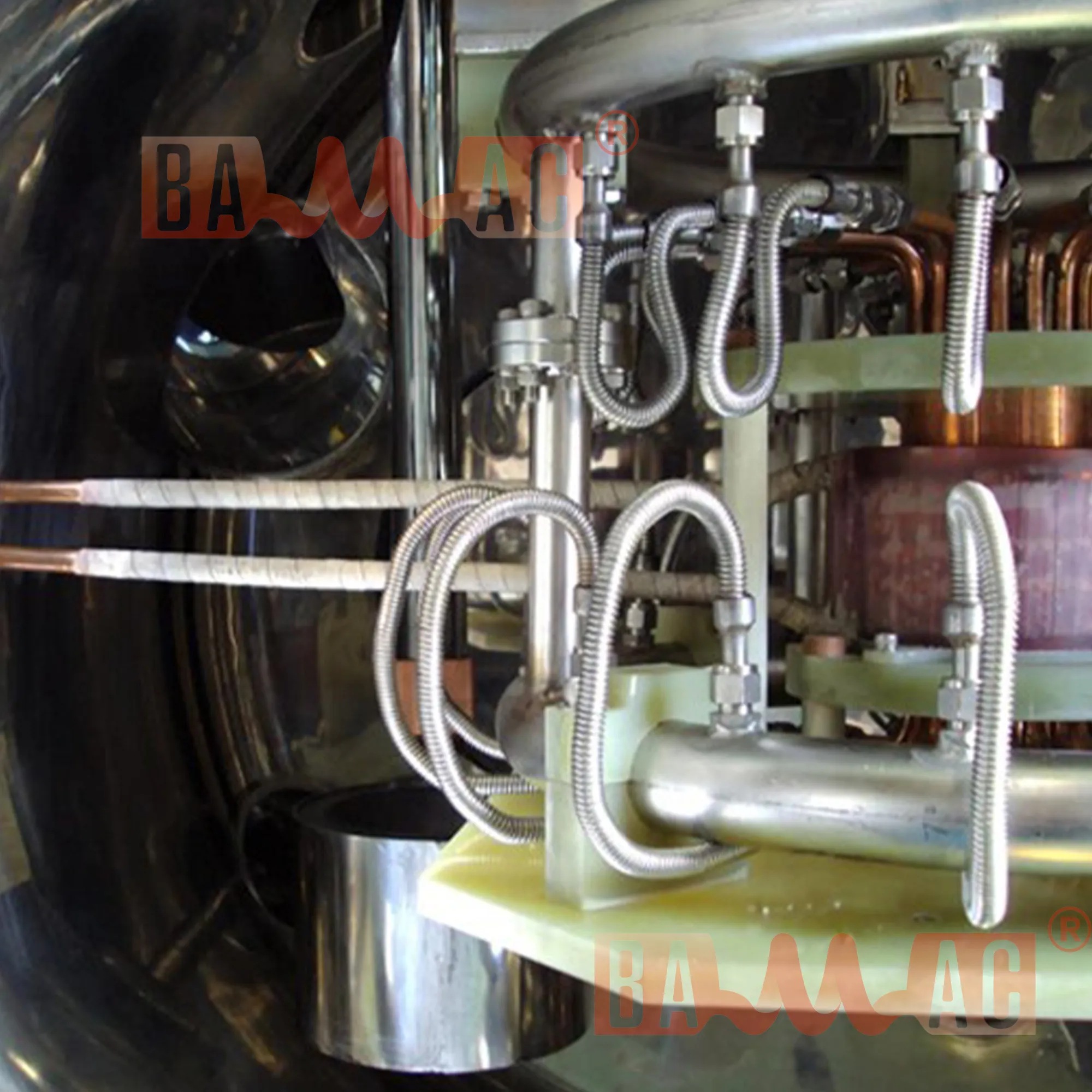

Высокочастотный нагрев холодной тигельной печи

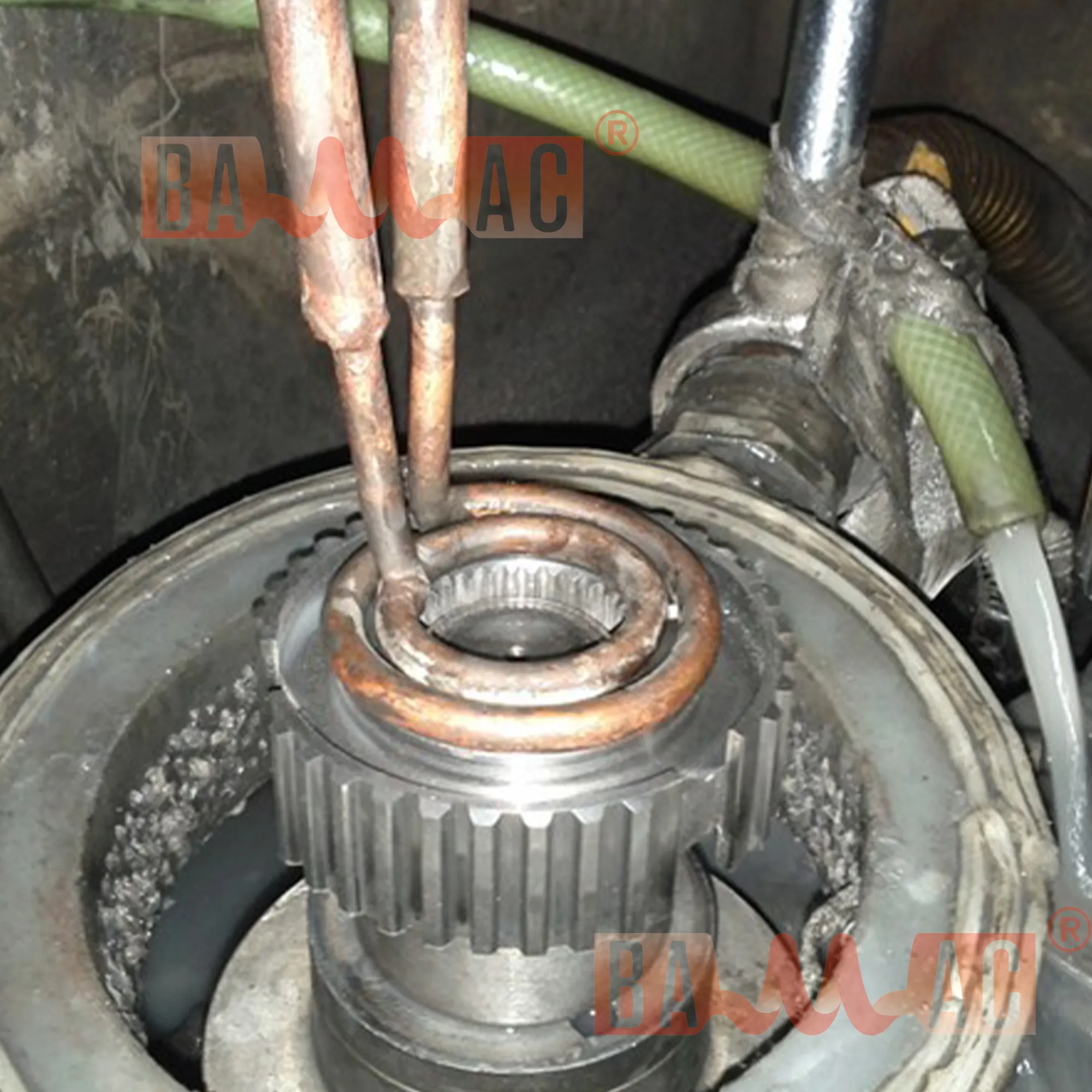

Высокочастотная закалка

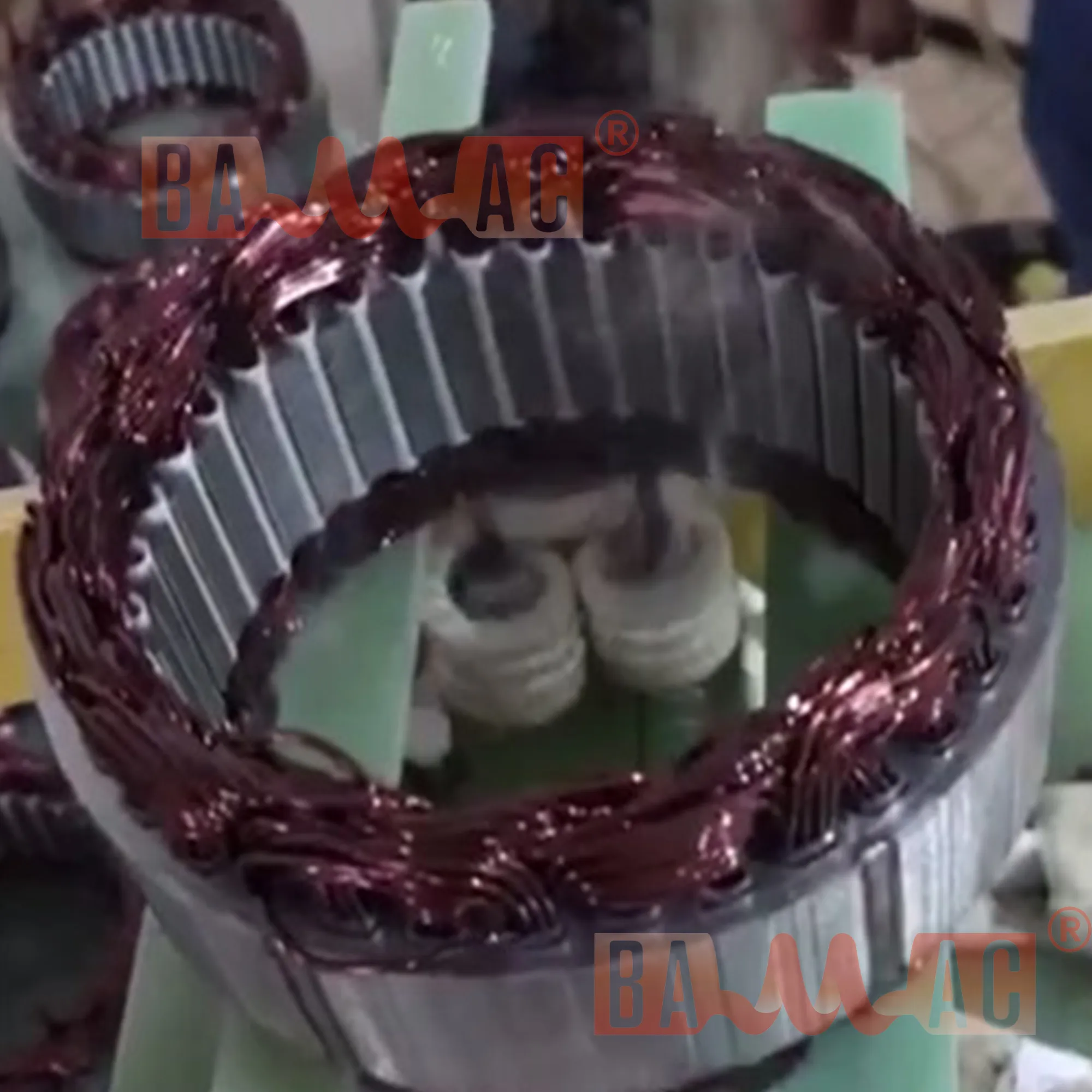

Удаление лака с выводов обмотки статора электродвигателя

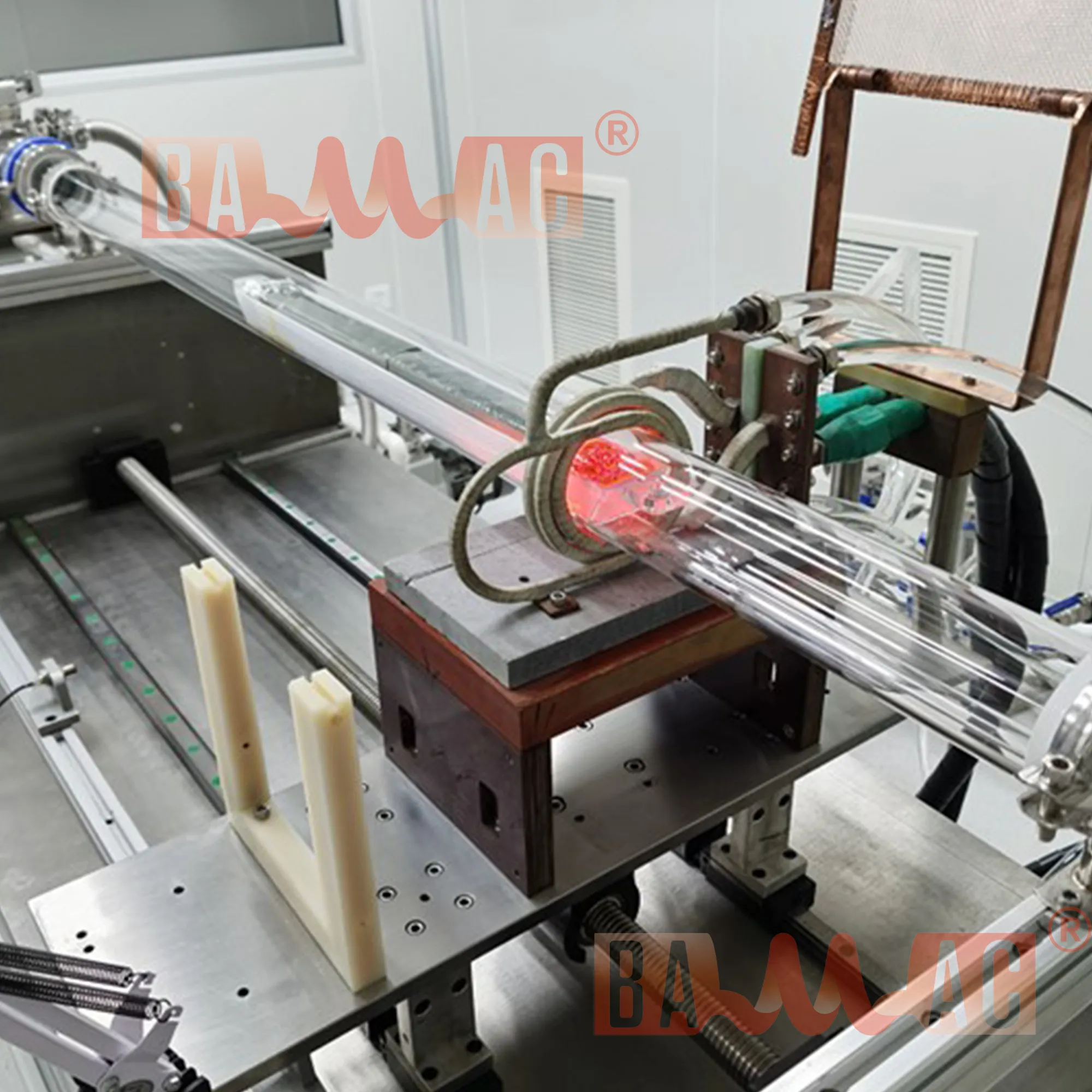

Зонная плавка полупроводниковых материалов
Технические характеристики
| Модель продукта | AtecDM-10/380T | AtecDM-20/380T | AtecDM-40/380T | AtecDM-60/380T | AtecDM-80/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 17A | 34A | 68A | 102A | 136A | |
| Номинальная выходная мощность | 10kW | 20kW | 40kW | 60kW | 80kW | |
| Выходная частота | 80~500kHz(Может быть спроектирован и изготовлен по индивидуальному заказу, типичный диапазон частот：80~120kHz，180~250kHz, 250~310kHz，400~500kHz) | |||||
| Выходной ток | 100~2000A（Проектирование на основе фактического согласования） | |||||
| Размеры основного блока управления (раздельного исполнения) | 560x400x950 | 560x400x950 | 560x400x950 | 560x400x950 | 560x400x950 | |
| Размеры шкафа трансформатора (раздельного исполнения) | 250x580x450 | 320x680x500 | 400x600x600 | 400x600x600 | 500x800x600 | |
| Разрешающая способность по мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль выполнения технологической программы; онлайн-мониторинг сопротивления изоляции; сенсорный экран и др. | |||||
| IO-интерфейсы управления | По требованию можно оснастить аналоговыми входами/выходами 0–5V, 0–10V, 1–5V, 0–20mA, 4–20mA. | |||||
| Габаритные размеры | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация.
|
|||||
| Коммуникационные интерфейсы | Поддержка управления по RS485 (Modbus) и RS232, с возможностью расширения до Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов.
|
|||||
| Срок службы (проектный) | 20 лет | |||||
| Комплектующие | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
