Источник синусоидального переменного тока
Эффективное гашение дуги, экономичный выбор
Описание
маркер

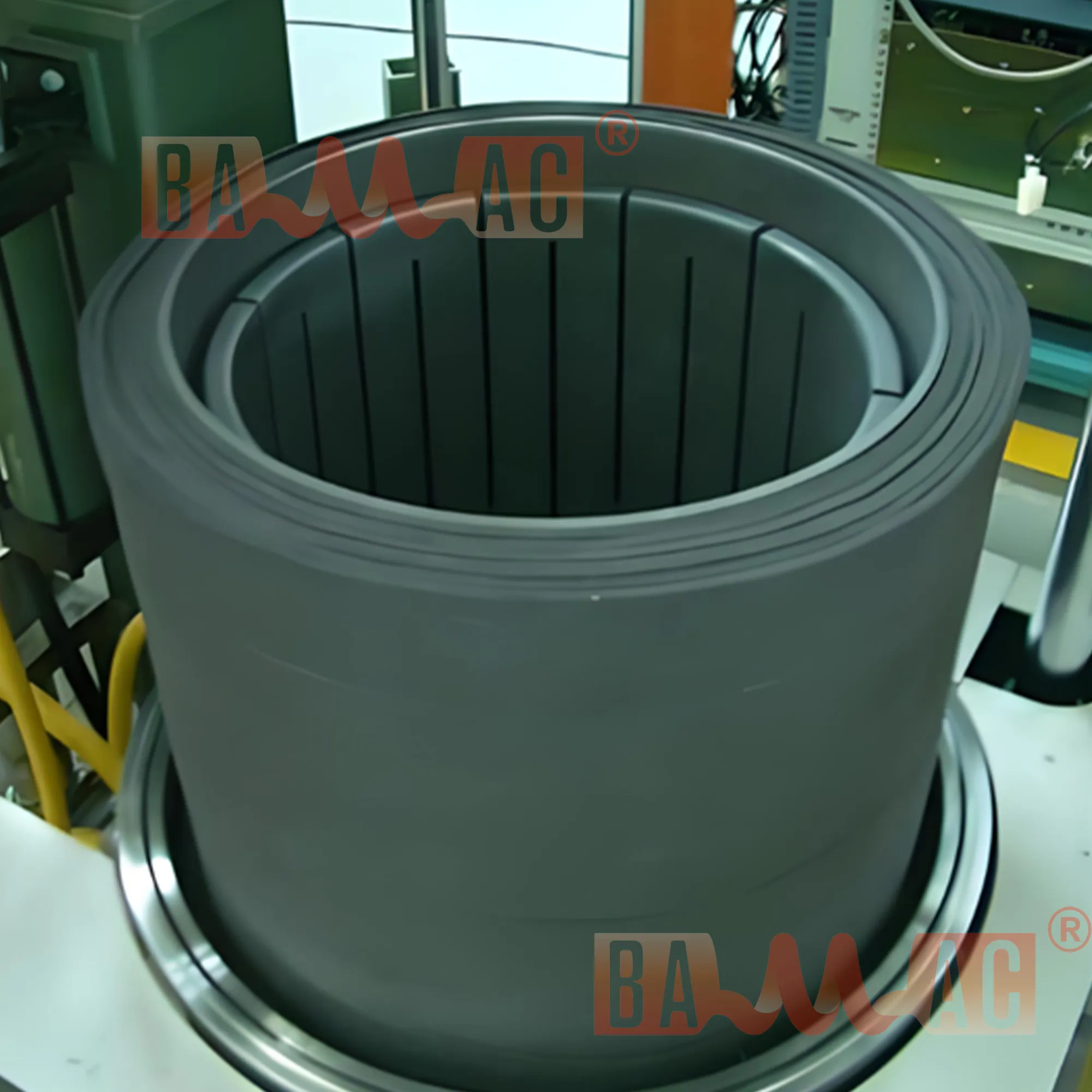

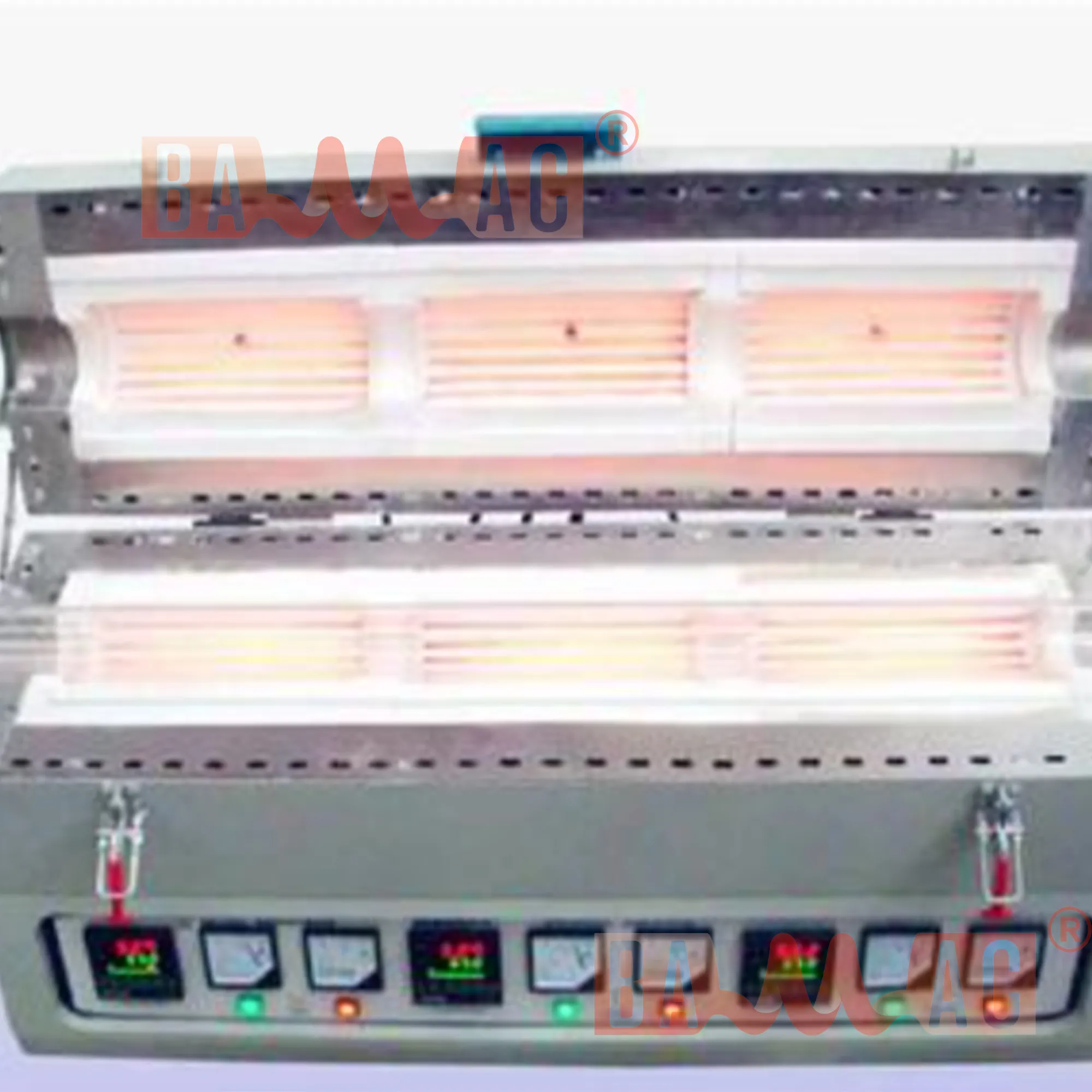

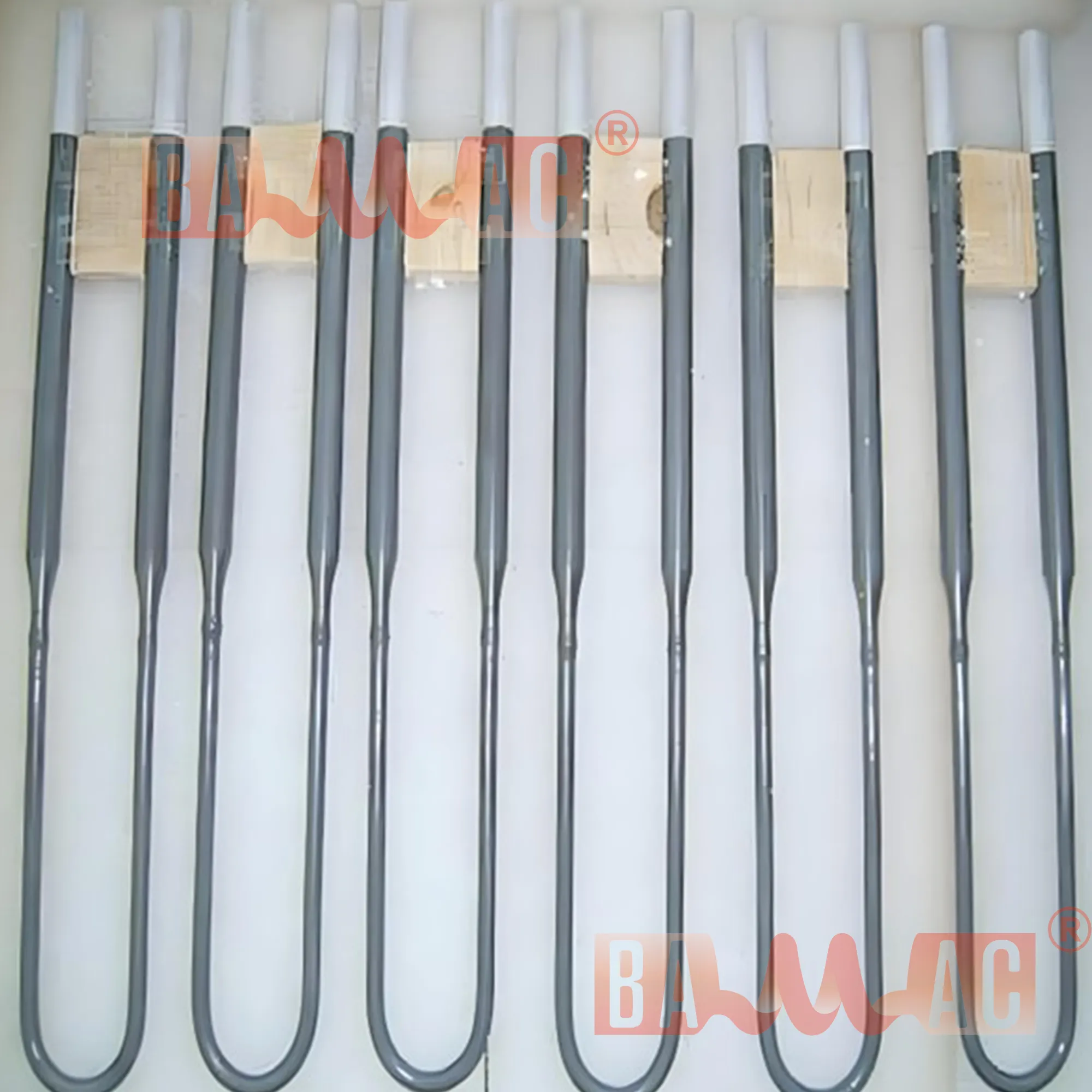

Компания Bamac разработала модели трехфазных/однофазных источников питания синусоидального переменного тока для замены всех нагревательных устройств постоянного тока и для поддержки трехфазных резистивных нагрузок с соединением «звезда» или «треугольник». Различные модели доступны для однофазного или трехфазного резистивного роста кристаллов на 8-дюймовых подложках из карбида кремния (SiC), больших температурных полей и приложений, требующих высокой однородности поля, включая низкотемпературный рост кристаллов, высокотемпературные печи сопротивления, многоступенчатые печи сопротивления и т. д.
| 40+ | 20+ | 80+ | |
| Пользователи — публичные компании | Партнер компаний из списка «Фортун Глобал 500» | Сотрудничество с университетами и научно-исследовательскими институтами | |
Функциональные особенности
★ DSP-процессор + CPLD-программируемый логический контроллер для полностью цифрового интеллектуального управления; используется однофазное или трёхфазное среднечастотное синусоидальное широтно-импульсное (SPWM) инверторное управление для преобразования постоянного тока в низкочастотный однофазный или трёхфазный синусоидальный переменный ток.
★ Точность управления универсальных синусоидальных трёхфазных/однофазных источников переменного тока: используется SPWM-инвертор на базе IGBT-модулей среднечастотного диапазона, точность управления достигает 0,2%–0,5%, что значительно выше по сравнению с тиристорным регулированием; при этом потери на переключение IGBT низкие, а эффективность высокая.
★ Безопасность и надёжность: используется трансформатор с электрической развязкой на выходе; по сравнению с тиристорными промышленными регуляторами мощности размер трансформатора меньше более чем на 60%, эффективность выше, выход более безопасный и надёжный.
★ Входное питание устройства реализовано через трёхфазный мостовой выпрямитель на диодах с LC-фильтром для постоянного тока, что обеспечивает низкий уровень гармоник в сети, сбалансированный трёхфазный ввод и минимальные помехи в сети.
★ Поддержка управления по интерфейсам RS485 (Modbus) и RS232; возможно расширение до Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шины/сетевых интерфейсов.
★ Высокая экономическая эффективность: дешевле, чем источники постоянного тока, упрощённая конструкция и повышенная надёжность.
★ Легче гасить дугу: переменный ток благодаря периодическому прохождению нуля (две точки нуля за цикл) естественным образом гасит дугу, при этом диэлектрическая прочность может восстановиться быстрее, чем напряжение, что облегчает полное гашение. Постоянный ток не имеет естественных нулевых точек, для гашения требуется принудительное прерывание тока или увеличение диэлектрической прочности среды.
Область применения
★ Универсальный синусоидальный трёхфазный/однофазный источник переменного тока
★Широко применяется в производстве предварительных преформ для оптоволокна, печах для вырастания монокристаллического и поликристаллического кремния, печах для выращивания кристаллов фотопреобразующих материалов, различных печах для низкотемпературного выращивания кристаллов, а также в научных исследованиях.
★ Универсальный высокоточный синусоидальный трёхфазный/однофазный источник переменного тока
★ Широко применяется для выращивания кристаллов методом резистивного нагрева на подложках из карбида кремния (SiC) диаметром 8 дюймов и более, в различных печах для низкотемпературного выращивания кристаллов, а также в научных исследованиях.
★ Специализированный источник постоянного тока с резистивным нагревом для специального типа оптического волокна
★ Широко применяется в печах для выращивания монокристаллического и поликристаллического кремния, печах для выращивания кристаллов фотоматериалов, различных печах для низкотемпературного выращивания кристаллов, а также в научных исследованиях.
Технические характеристики
1.Одноканальный обычный синусоидальный однофазный источник переменного тока
| Модель изделия | BtecF-10S/380T | BtecF-20S/380T | BtecF-40S/380T | BtecF-60S/380T | BtecF-80S/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 17A | 34A | 68A | 102A | 136A | |
| Номинальная выходная мощность | 10kW | 20kW | 40kW | 60kW | 80kW | |
| Выходная частота | 5~300V（Разработано в соответствии с фактическим сопротивлением нагрузки для согласования.） | |||||
| Выходной ток | 100~10000A（Разработано в соответствии с фактическим сопротивлением нагрузки для согласования.） | |||||
| Габариты шкафа (мм) | 460x600x600 | 460x600x600 | 560x700x800 | 560x700x800 | 560x700x800 | |
| Масса (кг) | 120kg | 140kg | 160kg | 180kg | 200kg | |
| Разрешающая способность по мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль выполнения технологических программ; онлайн-мониторинг сопротивления изоляции; сенсорный экран.； | |||||
| Интерфейс управления I/O | В соответствии с требованиями возможно подобрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Габаритные размеры | Можно выбрать стандартный корпус, также возможна нестандартная индивидуальная конструкция. | |||||
| Коммуникационный интерфейс | Поддержка управления по интерфейсам RS485 (Modbus) и RS232, с возможностью расширения до Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов.
|
|||||
| Срок службы | 20 лет | |||||
| Комплектующие | Можно разработать, подобрать и изготовить индукционные катушки любых размеров, с любым числом витков и любой конструкции. | |||||
2.Одноканальный высокоточный синусоидальный однофазный источник переменного тока
| Модель изделия | BtecFC-10S/380T | BtecFC-20S/380T | BtecFC-40S/380T | BtecFC-60S/380T | BtecFC-80S/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 17A | 34A | 68A | 102A | 136A | |
| Номинальная выходная мощность | 10kW | 20kW | 40kW | 60kW | 80kW | |
| Выходная частота | 5~300V（Разработано в соответствии с фактическим сопротивлением нагрузки для согласования.） | |||||
| Выходной ток | 100~10000A（Разработано в соответствии с фактическим сопротивлением нагрузки для согласования.） | |||||
| Габариты шкафа (мм) | 460x600x600 | 460x600x600 | 560x700x800 | 560x700x800 | 560x700x800 | |
| Масса (кг) | 120kg | 140kg | 160kg | 180kg | 200kg | |
| Разрешающая способность по мощности | 0.0025%*Номинальная мощность | |||||
| Точность управления | 0.02%*Номинальная мощность | |||||
| Опции | Модуль выполнения технологических программ; онлайн-мониторинг сопротивления изоляции; сенсорный экран.； | |||||
| Интерфейс управления I/O | В соответствии с требованиями возможно подобрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Габаритные размеры | Можно выбрать стандартный корпус, также возможна нестандартная индивидуальная конструкция. | |||||
| Коммуникационный интерфейс | Поддержка управления по интерфейсам RS485 (Modbus) и RS232, с возможностью расширения до Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов.
|
|||||
| Срок службы | 20 лет | |||||
| Комплектующие | Можно разработать, подобрать и изготовить индукционные катушки любых размеров, с любым числом витков и любой конструкции. | |||||
