Источник питания для индукционного нагрева пресс-форм
Портативный дизайн ручного генератора, мобильная эксплуатация более гибкая
Полный дизайн главного блока с воздушным охлаждением, разделение воды и электричества более прочное.
Описание
маркер
Традиционный метод заключается в использовании высокотемпературного масла или пара для нагрева формы, при этом теплоемкость масла, поток и время теплопередачи ограничены, время нагрева зачастую больше, что ограничивает рост производства; кроме того, этот метод использования тепла не является высоким, эффективность низкая.
Индукционный нагрев - это прямое воздействие тепла на поверхность формы, нет среднего процесса теплопередачи, поэтому и скорость нагрева, и эффективность самые высокие, и можно нагреть только часть площади формы, большое количество примеров применения показывает, что использование индукционного метода нагрева для нагрева формы, эффективность производства может быть увеличена на 20-50%.
Bamac имеет патентную технологию индуктора плоскости формы с полным воздушным охлаждением, с полным источником питания индукционного нагрева с воздушным охлаждением, может создать систему индукционного нагрева формы без водяного охлаждения, широко используется в формах для мобильных телефонов, формах для ноутбуков и других отраслях промышленности, применение системы с полным воздушным охлаждением, не только повышает производительность на 20% -50%, уровень энергосбережения 20% или более, а мощность охладителя снижается на 50%.

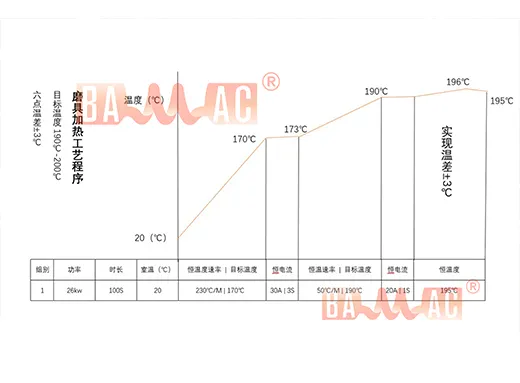

Технологический процесс применения
★ Отрасли применения: производство пресс-форм, мобильная индустрия
★ Диапазон рабочих частот: 10 кГц – 100 кГц
★ Диапазон мощности: 20 кВт – 200 кВт
Функциональные особенности
★ Источник питания + автоматическое управление температурой + холодильная установка;
★ Полностью воздушное охлаждение цифрового источника питания с DSP + IGBT + методом анализа реактивного сопротивления;
★ Режим быстрого тактирования, сверхбыстрый мягкий старт: отслеживание резонансной частоты за 0,05 с, достижение установленной мощности за 0,3 с;
★ Быстрое PID-управление температурой, мгновенное достижение целевой температуры, предотвращение перегрева;
★ Возможность частого запуска/остановки без «мертвых зон», 100% успешности;
★ Быстро реагирующий интерфейс PLC для дистанционного управления;
★ Подходит для условий непрерывного производства с высокой нагрузкой, стабильный выходной ток, независимо от качества входного питания;
★ Активировано управление энергией, эффективно для контроля постоянной температуры и закалки;
★ Применимо к меди, алюминию, нержавеющей стали и другим металлам;
★ Оборудование с модулем технологических программ может хранить 16 программ, каждая из которых программируется на 32 сегмента;
★ Для сварных деталей различных спецификаций можно создавать индивидуальные технологические программы (ток, время, скорость и др.);
★ Каждый источник питания оснащён встроенным цифровым таймером с функциями прямого отсчёта и обратного отсчёта с автоматической остановкой;
★ Возможность выбора: запуск по старте или после достижения температуры;
★ Разрешение времени 0,1 с;
★ Режимы работы с постоянным током, постоянной мощностью или постоянной температурой могут использоваться совместно с функцией таймера.

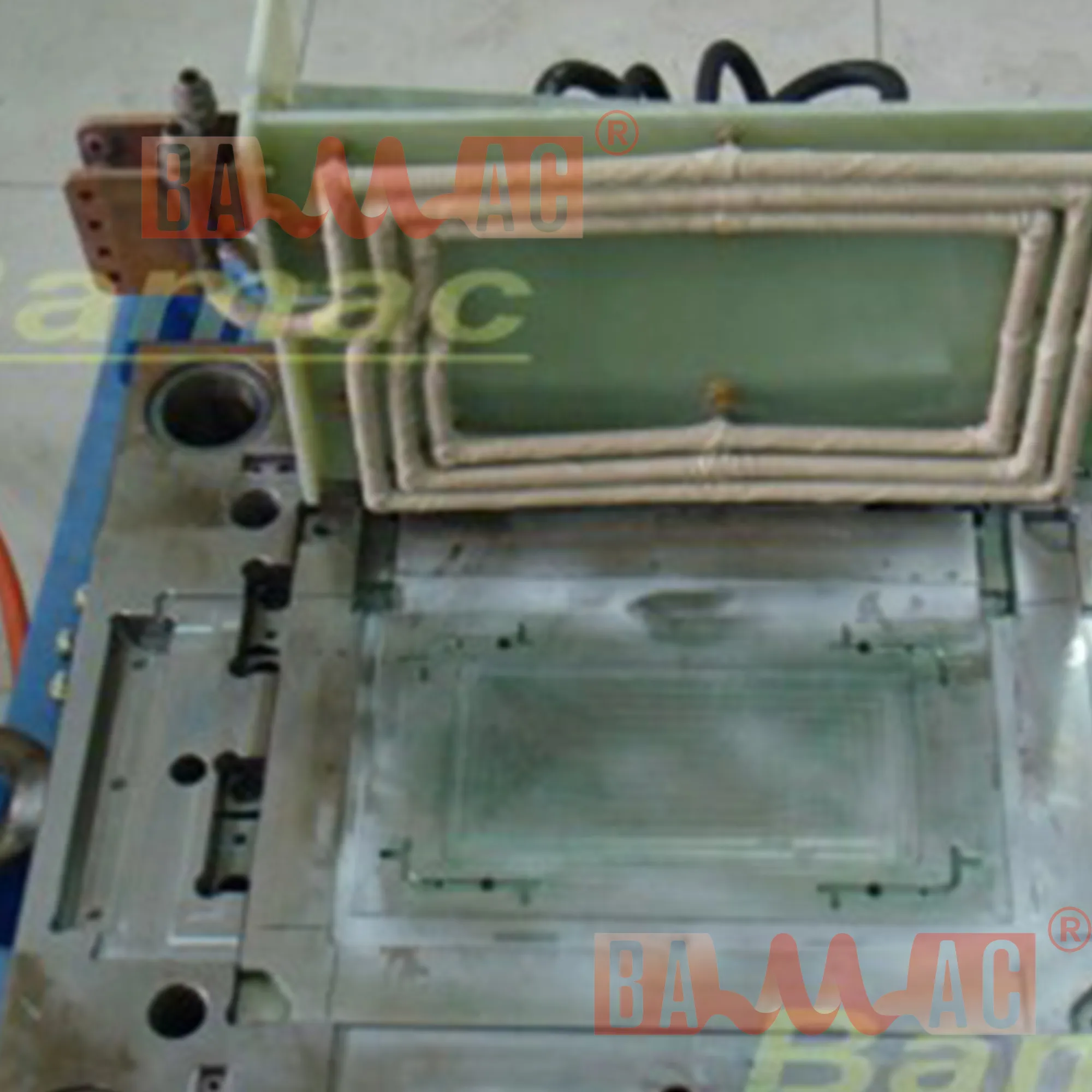

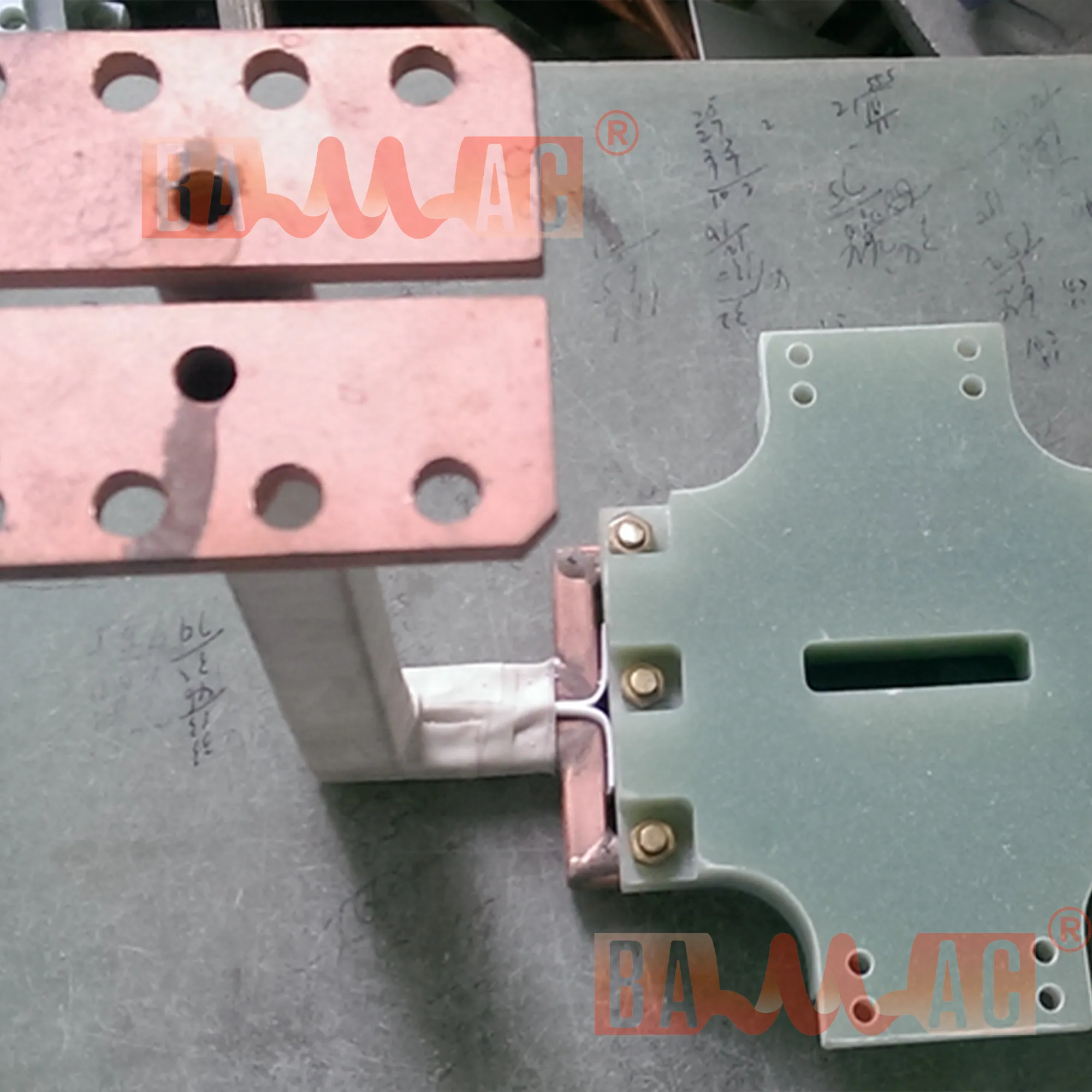

Область применения
Технические характеристики
| Модель изделия | AtecFS-20/380T | AtecFS-40/380T | AtecFS-60/380T | AtecFS-80/380T |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz |
| Входной ток | 34A | 68A | 102A | 136A |
| Номинальная выходная мощность | 20kW | 40kW | 60kW | 80kW |
| Выходная частота | 12~100kHz
(Можно разработать под заказ; обычно доступный диапазон частот выбирается по требованию.：12~20kHz,20~30kHz,30~50kHz，50~75kHz，75~110kHz) |
|||
| Выходной ток | 800~6000A（Разрабатывается и подбирается в соответствии с фактическими параметрами.
） |
|||
| Габариты шкафа управления (мм) | 460x600x600 | 460x600x600 | 560x700x800 | 560x700x800 |
| Габариты переносного трансформатора (мм) | 102x200x102 | 102x240x102 | 116x205x116 | 116x230x116 |
| Вес переносного трансформатора (кг) | 3.5kg | 5kg | 7kg | 9kg |
| Длина соединительного кабеля переносного трансформатора (м) | 1~30mЗаказное исполнение | |||
| Разрешающая способность по мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||
| Опции / Дополнительная комплектация | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||
| Интерфейс управления I/O | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||
| Габариты модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus) и RS232; возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||
| Проектный срок службы | 20 лет | |||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||
