Источник питания для индукционного нагрева с термостатированием для постоянных магнитов
Специальная конструкция системы отопления для квадратных холодильных рам – гарантирует равномерную температуру нагрева
Описание
маркер
Источник питания индукционного нагрева с контролем температуры постоянного магнита Bamac в основном используется для индукционного нагрева клея для склеивания постоянных магнитов NdFeB. Поскольку температурный диапазон отверждения клея очень узкий, разница температур между несколькими частями постоянных магнитов очень мала, а равномерность температуры при индукционном нагреве очень высока.
Этот продукт использует инфракрасный термометр для контроля температуры постоянных магнитов в режиме реального времени, а также функцию термостатического управления замкнутым контуром + сегментированное управление программой процесса для постепенного поэтапного повышения температуры, чтобы разница температур не была слишком большой.

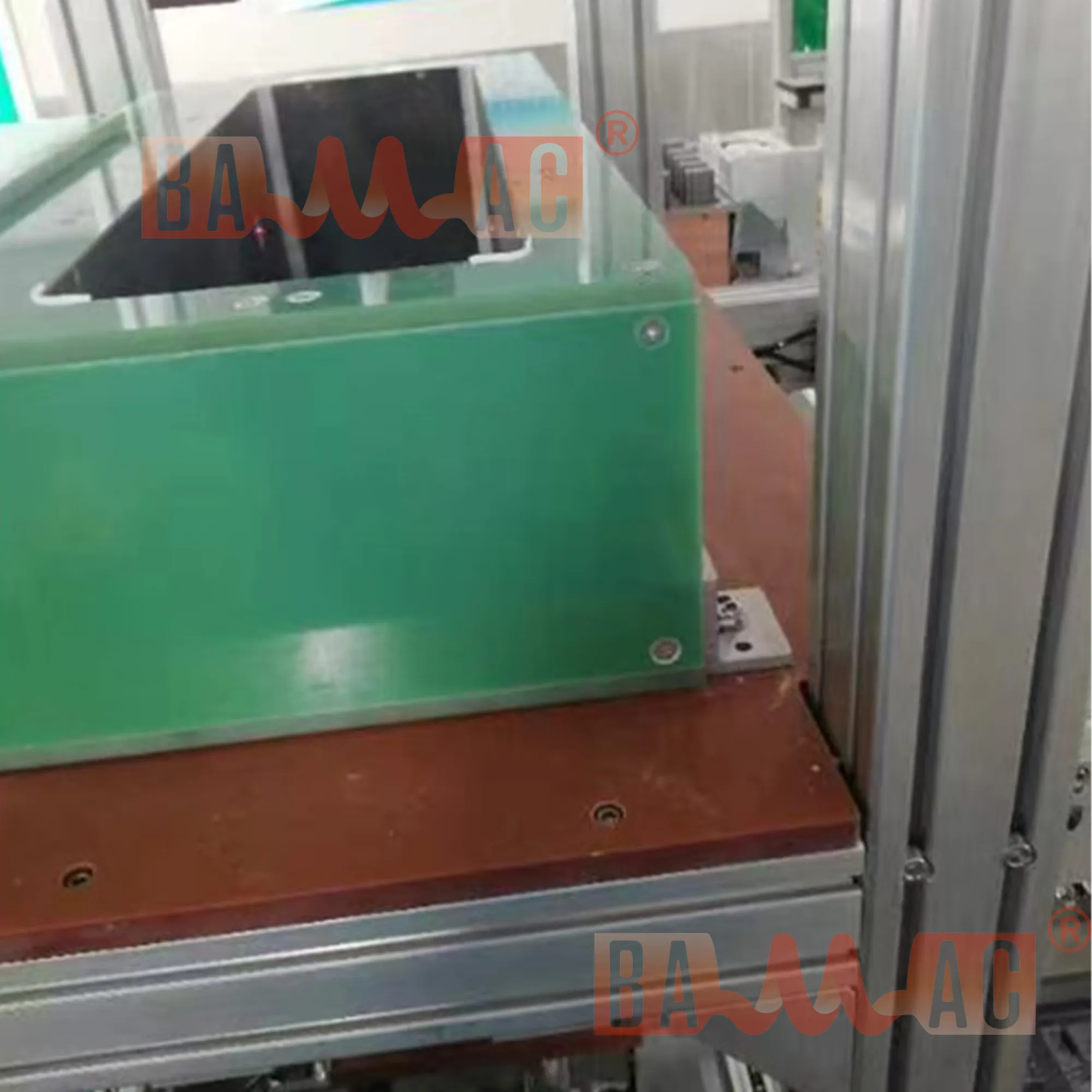

Он нагревается специальным квадратным каркасным индуктором с водяным охлаждением, имеющим фиксированные внешние размеры и специальную конструкцию метода намотки индуктора для обеспечения равномерности температуры нагрева.
Технологический процесс применения
★Отверждение клея неодим-железо-борных (NdFeB) постоянных магнитов, используемых в двигателях для новых энергетических автомобилей.
Функциональные особенности
★ Применяется замкнутая система термостабилизации + ступенчатое управление по технологической программе + функция мониторинга через последовательный порт. Магниты нагреваются поэтапно: на каждом этапе поддерживается заданная температура в режиме замкнутого цикла, после достижения которой система автоматически переходит в режим выдержки. Через последовательный порт осуществляется мониторинг выходного состояния оборудования и запись выходных данных.

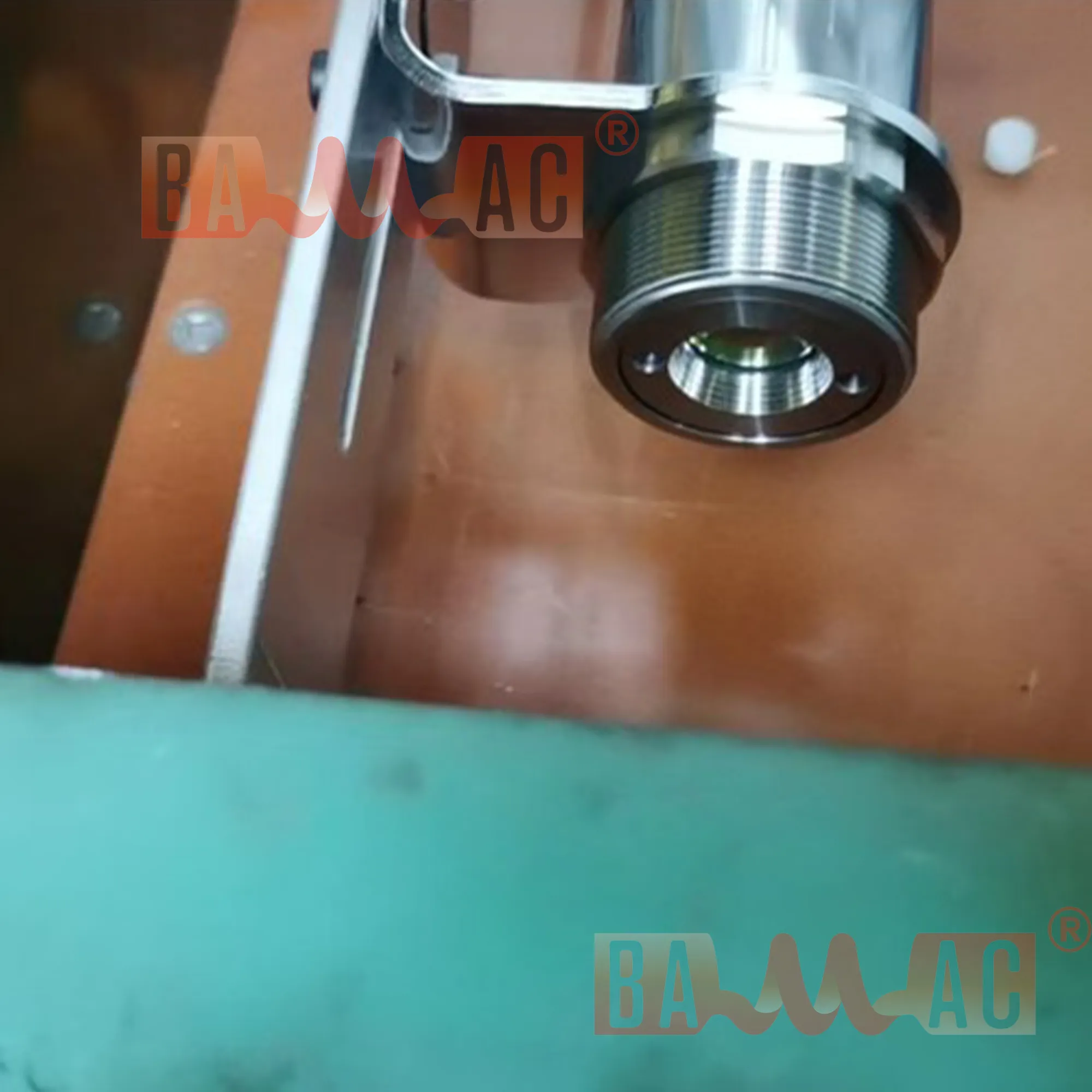

★ Используется инфракрасный пирометр для бесконтактного непрерывного контроля температуры магнитов. На основе зафиксированного значения температуры автоматически регулируется выходная мощность индукционного источника питания, реализуя замкнутый цикл термостабилизации по заданной температурной кривой и целевому значению, что предотвращает перегрев.
★ Система оснащена функцией хранения и вызова технологических программ: до 16 различных программ, соответствующих 16 видам нагрева заготовок, с возможностью выбора необходимой через последовательный порт.

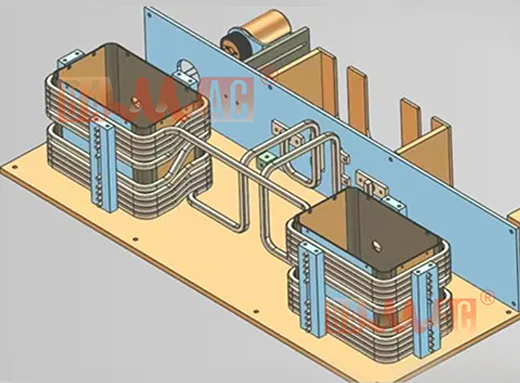

★ Индивидуально разработанный водоохлаждаемый рамочный индуктор обеспечивает равномерность нагрева. Доступны различные модели оборудования — всегда можно подобрать оптимальный вариант.
Возможно изготовление индукционных катушек нестандартной формы, размеров и конструкции.
Область применения
★ Нагрев сегментов магнитов NdFeB.
Нагрев прямоугольных магнитных пластин в пакетах, одновременный нагрев нескольких слоёв, используется для отверждения клея между слоями.
★ Отверждение клея магнитных сегментов ротора для электродвигателей новых энергетических автомобилей.
Применяется для фиксации встроенных в ротор магнитных сегментов.
Технические характеристики
| Модель продукта | AtecF-10/380T-F1F20 | AtecF-20/380T- F1F20 | AtecFT-NX10/380T- C84F20 |
| Входное питание | Трёхфазное питание380V±5%，50Hz/60Hz，На заказ | Трёхфазное питание380V±5%，50Hz/60Hz，На заказ | Трёхфазное питание380V±5%，50Hz/60Hz，На заказ |
| Номинальная выходная мощность | 10kW | 20kW | NX10kW |
| Выходная частота | 8~25kHz(Может быть разработано и изготовлено по индивидуальному заказу) | ||
| Номинальный выходной ток | 100~1500A（Разрабатывается с учётом размеров заготовки, размеров индукционной катушки и рабочей частоты.） | ||
| Размеры основного шкафа (мм) | W460XH600XD600 | W460XH600XD600 | W1100XH1400XD560 |
| Размеры переносного трансформаторного ящика (мм) | W102XH102XD200 | W102XH102XD200 | W102XH102XD200 |
| Масса (кг) | 45-60kg | 60-70kg | 180-250kg |
