Источник питания для индукционного нагрева оптоволокна
Высокоточный режим работы с постоянной мощностью – не боится колебаний сети
Высокая надежность и низкая частота отказов – стабильная работа 24 часа в сутки
Описание
маркер
В промышленности по производству оптического волокна технология индукционного нагрева широко используется в процессах вытяжки, удлинения и изготовления стержней оптического волокна, но индукционный нагрев более эффективен и менее затратен по сравнению с методом резистивного нагрева постоянным током.
Компания Bamac является лидером в локализации технологии индукционного нагрева и ее применения в китайской промышленности по производству оптического волокна, и по мере роста популярности ее продукции ее пользователи охватывают такие страны, как Китай, Европа, Америка, Индия, Индонезия, Финляндия, Сингапур и Малайзия. Эти продукты работают в непрерывном режиме 24 часа в сутки и отличаются высокой надежностью.
С 2012 года источник питания V500 компании Bamac, основанный на «методе анализа реактивного сопротивления», совершил качественный скачок в точности управления, надежности и расширенной функциональности, полностью решив некоторые проблемы со случайными событиями, с которыми сталкивались продукты Bamac в оптоволоконной промышленности, и на порядок повысив стабильность мощности и тока, что позволяет также улучшить качество оптоволокна. Качество оптоволокна также улучшилось.
| 1500+ | 80%+ |
| Реализованные проекты и достижения | доля на внутреннем рынке |
Функциональные особенности
★ DSP-процессор + CPLD-программируемый логический контроллер — полностью цифровое интеллектуальное управление.
★ Технология автоматического отслеживания фазы и частоты — в реальном времени отслеживает резонансную частоту, обеспечивая оптимальный режим работы оборудования; при замене индукционной катушки не требуется перенастройка.
★ Возможность круглосуточной непрерывной работы 24/7.
★ Источник питания с полностью воздушным охлаждением, что полностью исключает проблемы с водяным контуром в шкафах среднечастотных источников питания.
★ Высокая точность, разрешение и стабильность выходной мощности и тока.
★ Высокоточный и быстрореагирующий режим постоянной мощности — даже при колебаниях электросети качество оптоволокна не ухудшается.
★ Высокий КПД и коэффициент мощности, низкие гармоники, широкий диапазон допустимого напряжения, низкие требования к распределительной сети.
★ Высокая надежность: сверхнизкий уровень отказов, расчетный срок службы источника питания — 20 лет (при нормальном обслуживании; для водоохлаждаемых устройств требуется контроль качества воды).
★ PID-программа, ориентированная на изделие и технологический процесс, позволяет реализовать профессиональное поддержание постоянной температуры.
★ Возможность дистанционного управления: выбор между дискретным вводом/выводом и коммуникационным управлением; коммуникационный контроль поддерживает международный протокол RS485-MODBUS.
★ Электромагнитное излучение, гармоники и электромагнитная совместимость соответствуют национальным стандартам и стандартам IEC; встроенные цепи подавления гармоник, усовершенствованные меры коррекции коэффициента мощности и подавления электромагнитного излучения. Подходит для массового применения на производстве.
★ Поддержка нестандартных решений: мы предлагаем продукт, максимально соответствующий вашим технологическим требованиям.
Область применения
★ Источник индукционного нагрева для вытягивания оптического волокна
★ Имеет моноблочную и раздельную компоновку, клиент может выбрать подходящий тип в соответствии с требованиями установки на объекте.

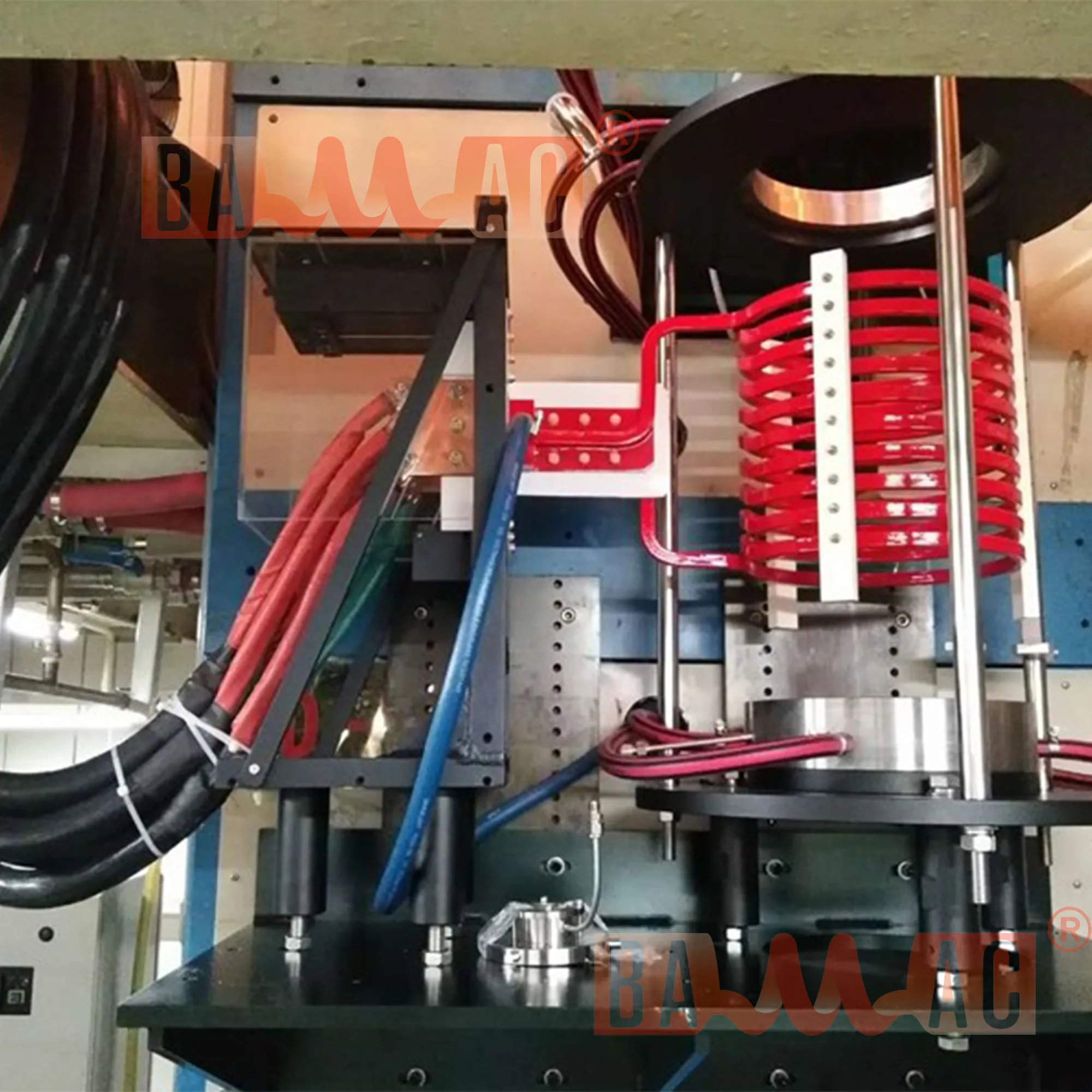

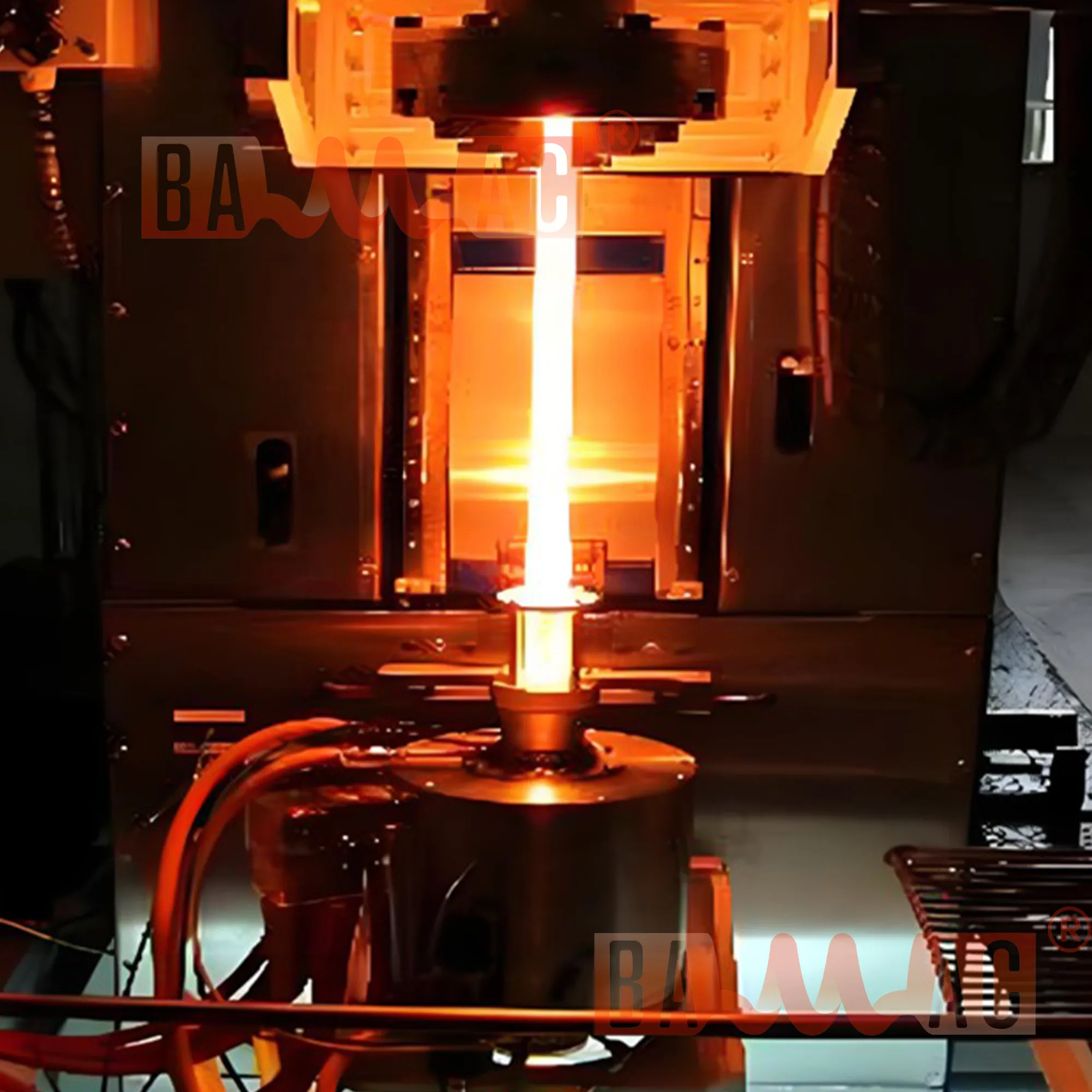

Данный продукт осуществляет нагрев графитового тигля в печи для вытягивания оптического волокна методом среднечастотного индукционного нагрева. Максимальная температура нагрева достигает 2200 ℃. Графитовый тигель с помощью теплового излучения расплавляет заготовку оптического стержня, после чего расплавленный материал по конусообразному телу стекает вниз и в нижней части вытягивается в оптическое волокно.
★ Источник индукционного нагрева для производства специального оптического волокна
★ Основное применение – протяжка оптического волокна специального назначения.
★ Размер трансформаторного блока мощностью 40–60 кВт составляет 220 мм × 400 мм × 250 мм, вес всего 30 кг, полностью соответствует требованиям эксплуатации.
★ Применяется раздельная конструкция: шкаф управления соединяется с трансформаторным шкафом с помощью кабеля для малых токов с воздушным охлаждением, длина кабеля не ограничена. Трансформаторный блок устанавливается рядом с печью для протяжки волокна и может быть напрямую подключен к индукционной катушке, что сокращает длину подключения больших токов и уменьшает риск повреждений.

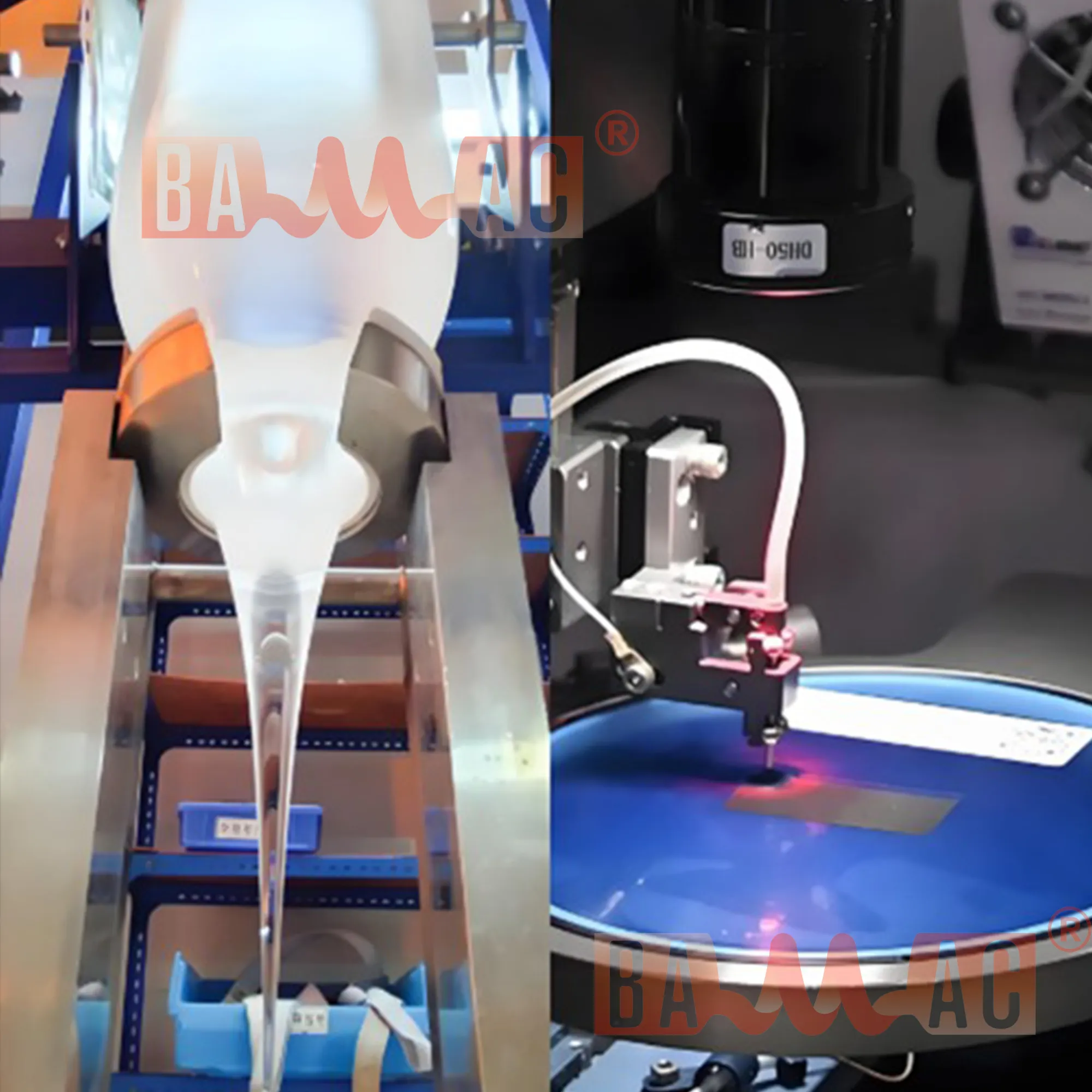

★ Индукционный источник питания для нагрева заготовок типа «световой стержень»
★ Применяется преимущественно в процессе производства стальных прутков для вытяжки оптических волокон, включая производство сердечника прутка, заготовок и уменьшение диаметра заготовок
★Основная функция источника питания — индукционный нагрев графитового цилиндра, который затем передает тепло на световой стержень посредством теплового излучения.
Технические характеристики
| Модель продукта | AtecF-80/380T | AtecFP-100/380T | AtecFP-120/380T | AtecFP-160/380T | AtecFP-200/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 136A | 170A | 204A | 272A | 340A | |
| Номинальная выходная мощность | 80kW | 100kW | 120KW | 160KW | 200KW | |
| Выходная частота | 1~20kHz(Может быть спроектирован и изготовлен по индивидуальному заказу, типичный диапазон частот：1~3kHz，3~7kHz, 7~12kHz，15~20kHz) | |||||
| Выходной ток | 100~3000A（Разрабатывается и подбирается в соответствии с фактическими параметрами.） | |||||
| Размеры шкафа моноблочной установки | 560x700x800 | 750x900x1000 | 750x900x1000 | 750x900x1000 | 900X1250X1250 | |
| Размеры основного блока управления (раздельного исполнения) | 560x400x950 | 1100x560x1400 | 1100x560x1400 | 1100x560x1400 | 1100x560x1400 | |
| Размеры шкафа трансформатора (раздельного исполнения) | 400x700x450 | 500x800x600 | 500x800x600 | 500x800x600 | 500x800x600 | |
| Разрешающая способность по мощности | 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль выполнения технологической программы; онлайн-мониторинг сопротивления изоляции; сенсорный экран и др. | |||||
| IO-интерфейсы управления | По требованию можно оснастить аналоговыми входами/выходами 0–5V, 0–10V, 1–5V, 0–20mA, 4–20mA. | |||||
| Габаритные размеры | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационные интерфейсы | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы (проектный) | 20 лет | |||||
| Комплектующие | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
