Источники питания для индукционного нагрева в металлообработке
Полностью воздушное охлаждение по технологии IGBT – энергоэффективность и экономия электроэнергии
Долговечные спутники с высокой надежностью, низкими эксплуатационными расходами и расчетным сроком службы более 15 лет.
Описание
маркер
По сравнению с традиционным процессом термообработки, индукционный нагрев обладает такими преимуществами, как высокая эффективность, высокий коэффициент мощности, хорошая управляемость, автоматизация и безопасность эксплуатации и т.д. Источник питания индукционного нагрева Bamac для обработки и производства металла относится к категории высокоэффективных и энергосберегающих продуктов, с КПД более 96%, коэффициент мощности не менее 0,9, высокий коэффициент мощности особенно способствует снижению мощности распределительного трансформатора, с расчетным сроком службы более 15 лет, высокая надежность и низкая стоимость обслуживания, что является идеальным источником питания индукционного нагрева для вышеуказанных процессов. Благодаря высокой надежности и низкой стоимости обслуживания, это идеальный источник питания для индукционного нагрева для вышеуказанных процессов.
| 3000+ | 3200 кВт | |
| Реализованные проекты и достижения | Технология производства полностью воздушного индукционного нагревательного источника. | |
Функциональные особенности
★ Полностью цифровое интеллектуальное управление с DSP-процессором и высокоскоростным программируемым логическим контроллером CPLD.
★ Сверхбыстрая технология мягкого старта: отслеживание фазы и резонансной частоты за 0,05 с, достижение заданной мощности за 0,25 с, что обеспечивает возможность быстрой и кратковременной цикличной нагрева.
★ Сверхвысокочастотное автоматическое отслеживание фазы и частоты в реальном времени для поддержания работы оборудования в оптимальном режиме; после замены индукционной катушки настройка оборудования не требуется.
★ Используется инвертор на силовых полупроводниках SiC третьего поколения с высокой скоростью переключения и низким сопротивлением в открытом состоянии, КПД инвертора превышает 98%.
★ Технология ZCS «нулевой точки» для мягкого переключения, точное отслеживание фазы и нулевой точки выходного тока, минимизация потерь на SiC-переключателях.
★ Возможность частых запусков и остановок без мёртвой зоны, 100% успешный запуск.
★ Полностью воздушное охлаждение главного блока, высокая надёжность системы без проблем с водяным охлаждением.
★ Богатый набор интерфейсов ввода/вывода, поддержка аналоговых сигналов 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА.
★ Поддержка управления по RS485 (Modbus) и RS232; возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов.
★ Срок службы источника питания — 20 лет (при нормальном обслуживании; для систем с водяным охлаждением необходимо контролировать качество воды).
★ Для мобильных или ручных операций возможно использование портативного генератора с воздушным гибким соединением к основному блоку.
★ Разнообразные модели, конструкции корпусов и индивидуально подобранные индукционные катушки обеспечивают комплексное удовлетворение потребностей пользователей.
Область применения

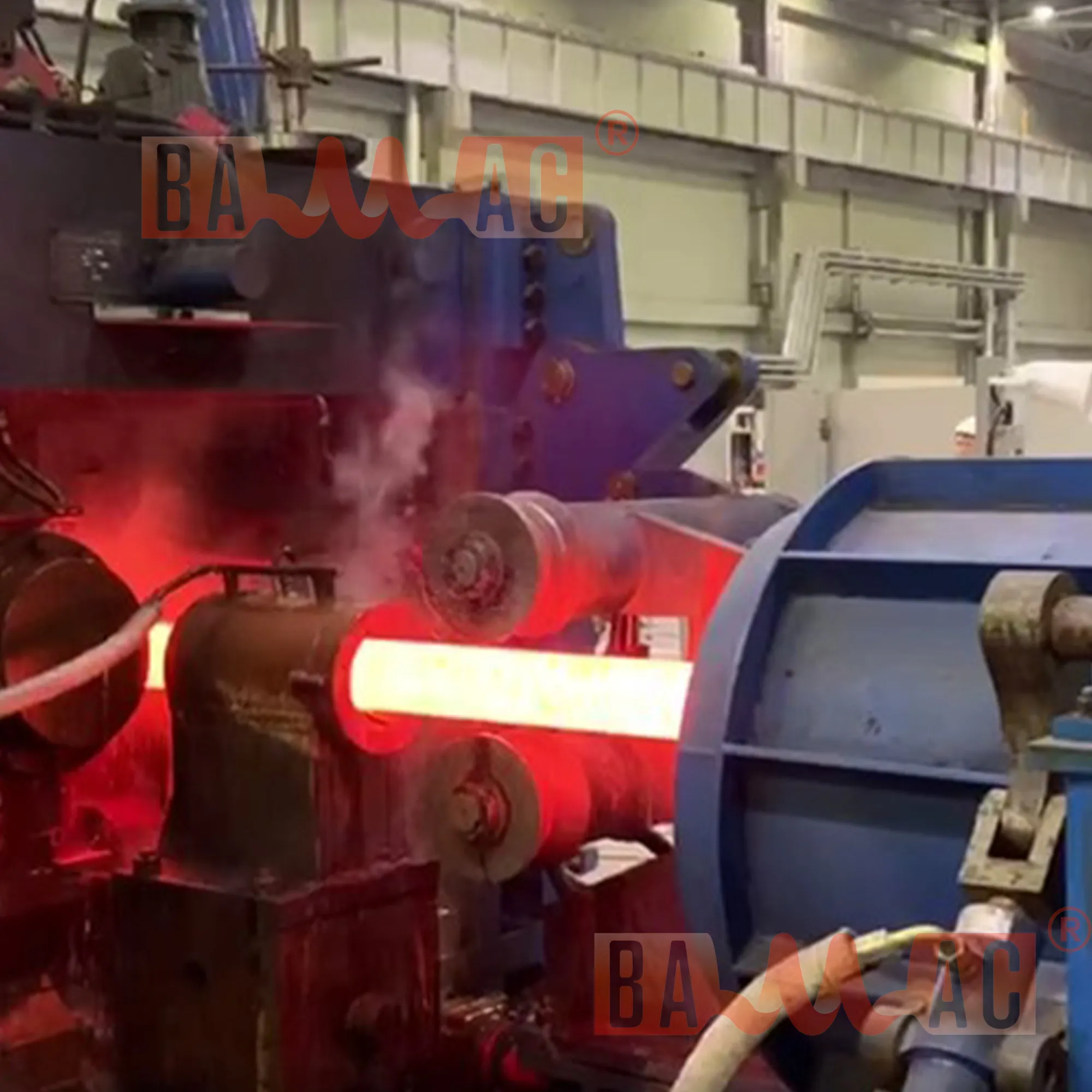

★ Индукционный нагревательный источник для сквозного прогрева при ковке, применяется для:
★ Ковка с прогревом: используется для прутков, круглой стали, квадратной стали, стальных листов и других материалов для сквозного прогрева или догрева, обеспечивая высокотемпературное пластическое состояние для процессов штамповки, свободной ковки, горячего выдавливания и горячей прокатки. Типичные применения: нагрев перед точной ковкой зубчатых колес, подшипников, полуосей, шатунов и автомобильных деталей.
★ Сквозное формообразование: подходит для стандартных деталей, крепежа, металлической фурнитуры (например, болтов, гаек) при горячей вытяжке, горячей прокатке, а также для гибки металлических труб, ковки головок, расширения форм и других процессов.

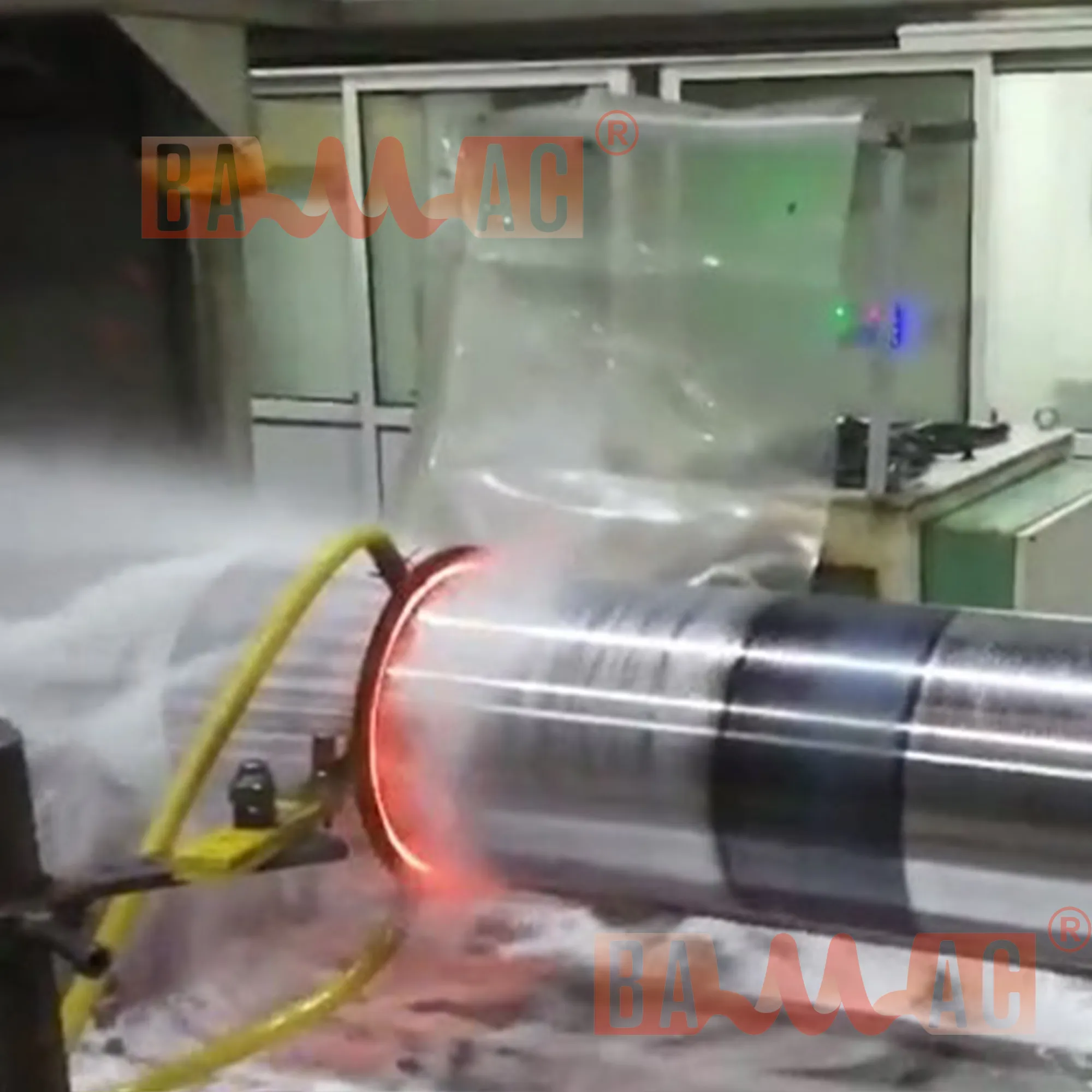

★ Поверхностная закалка: обработка поверхности валов (коленчатых валов, распределительных валов), зубчатых колес, направляющих и других механических деталей для повышения износостойкости.
★ Общая закалка и отпуск: включает отжиг, нормализацию и отпуск, применяется для снятия внутренних напряжений в металле, оптимизации структуры или улучшения механических свойств, например, размягчение инструментальной стали, отжиг нержавеющей стали перед растяжкой.

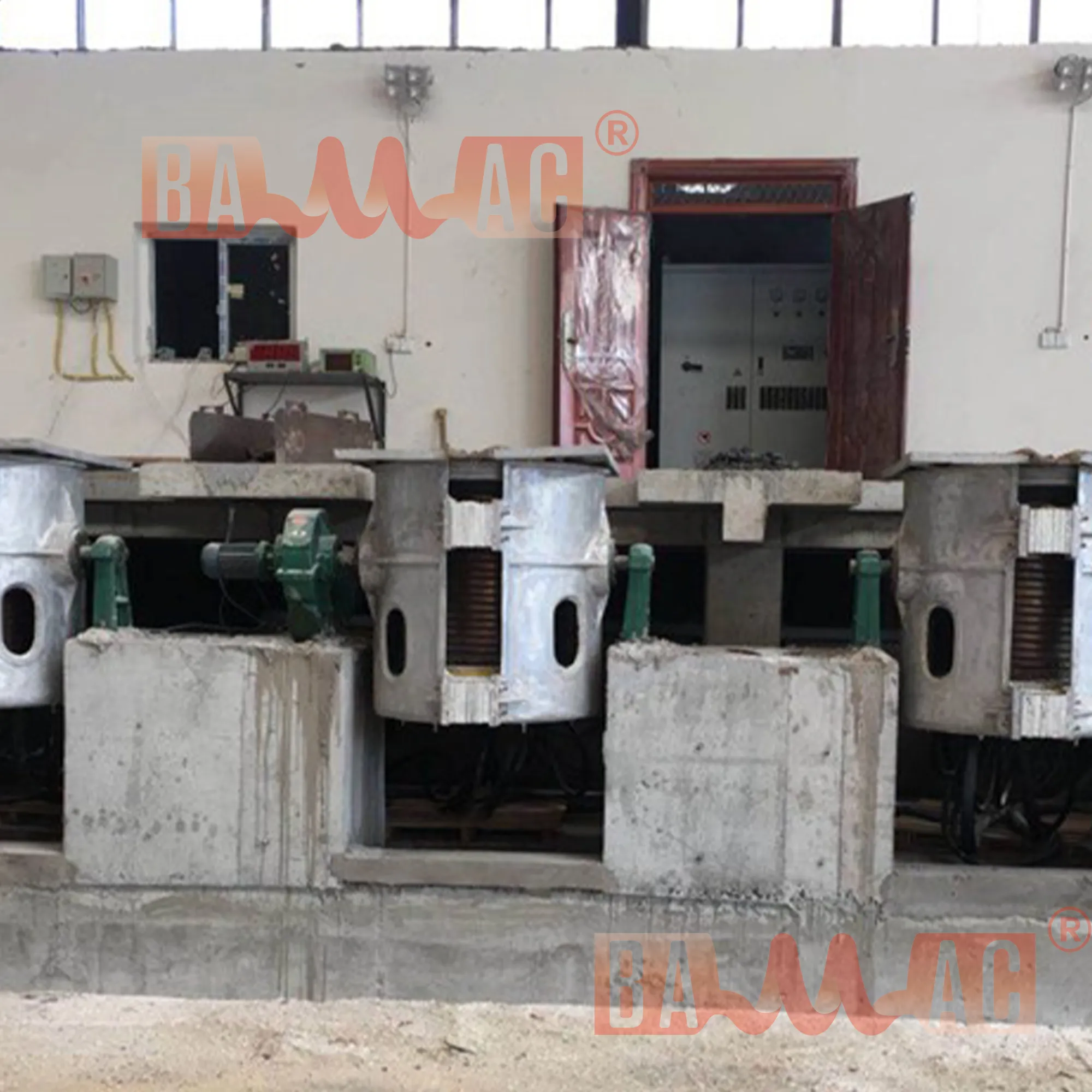

★ Индукционный нагревательный источник для плавки
★ Обычно применяемый диапазон частот: 0,06–300 кГц, мощность одного устройства: 1–3200 кВт.
★Применяется для индукционной плавки углеродистой стали, нержавеющей стали, легированных сталей, алюминия, меди и других сплавов.
★ Индукционный нагревательный источник для закалки средней и высокой частоты
★ Обычно применяемый диапазон частот: 0,1–20 кГц, мощность одного устройства: 1–1000 кВт.

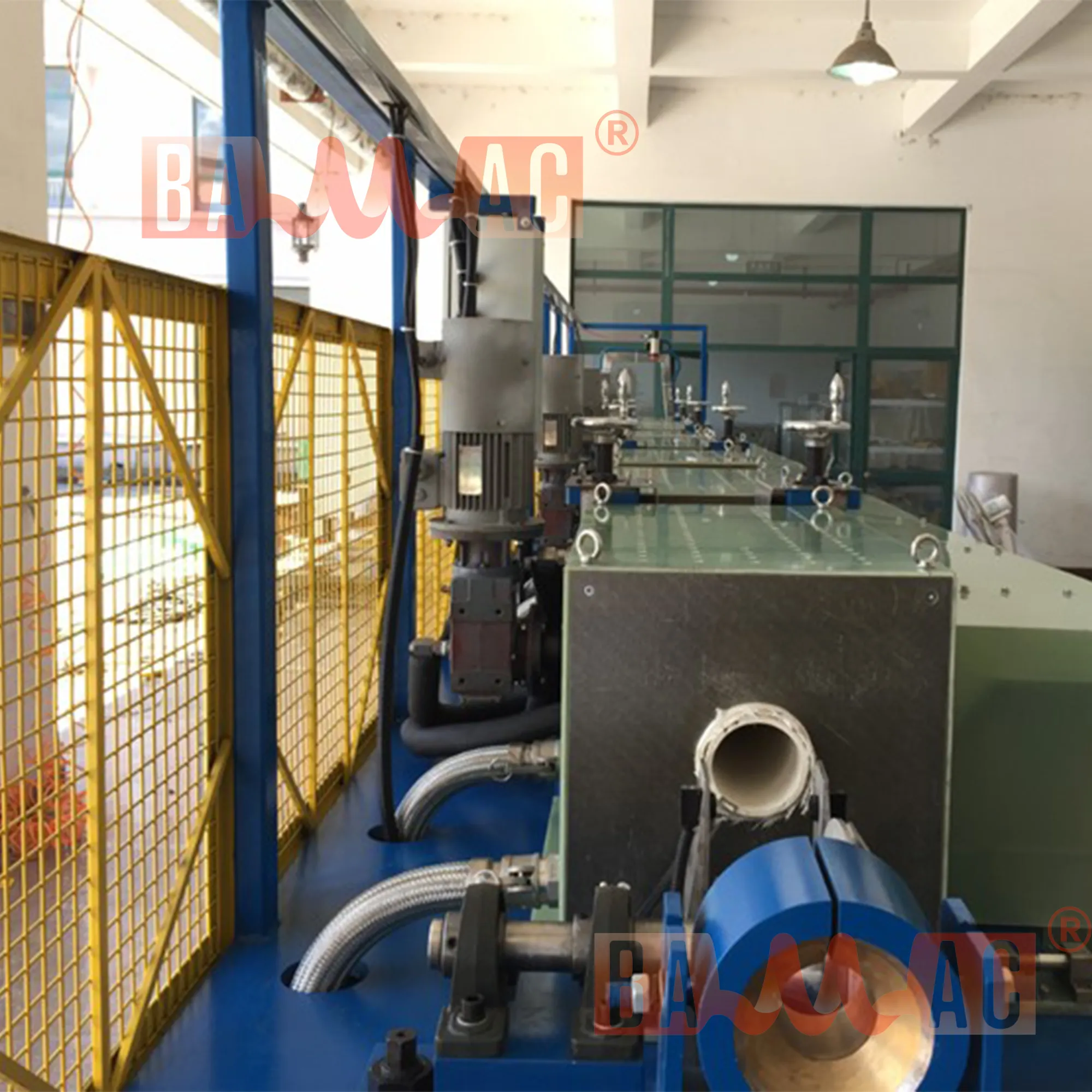

★ Индукционный нагревательный источник для нагрева стальной проволоки в линии
★ Диапазон рабочих частот: 100–500 кГц, мощность одного устройства: 1–300 кВт.
★Применение: отжиг стальной проволоки и проволоки из сплавов в линии, отжиг специальных сплавных кабелей в линии, отжиг тонких стальных труб в линии, отжиг сварочной проволоки после протяжки.

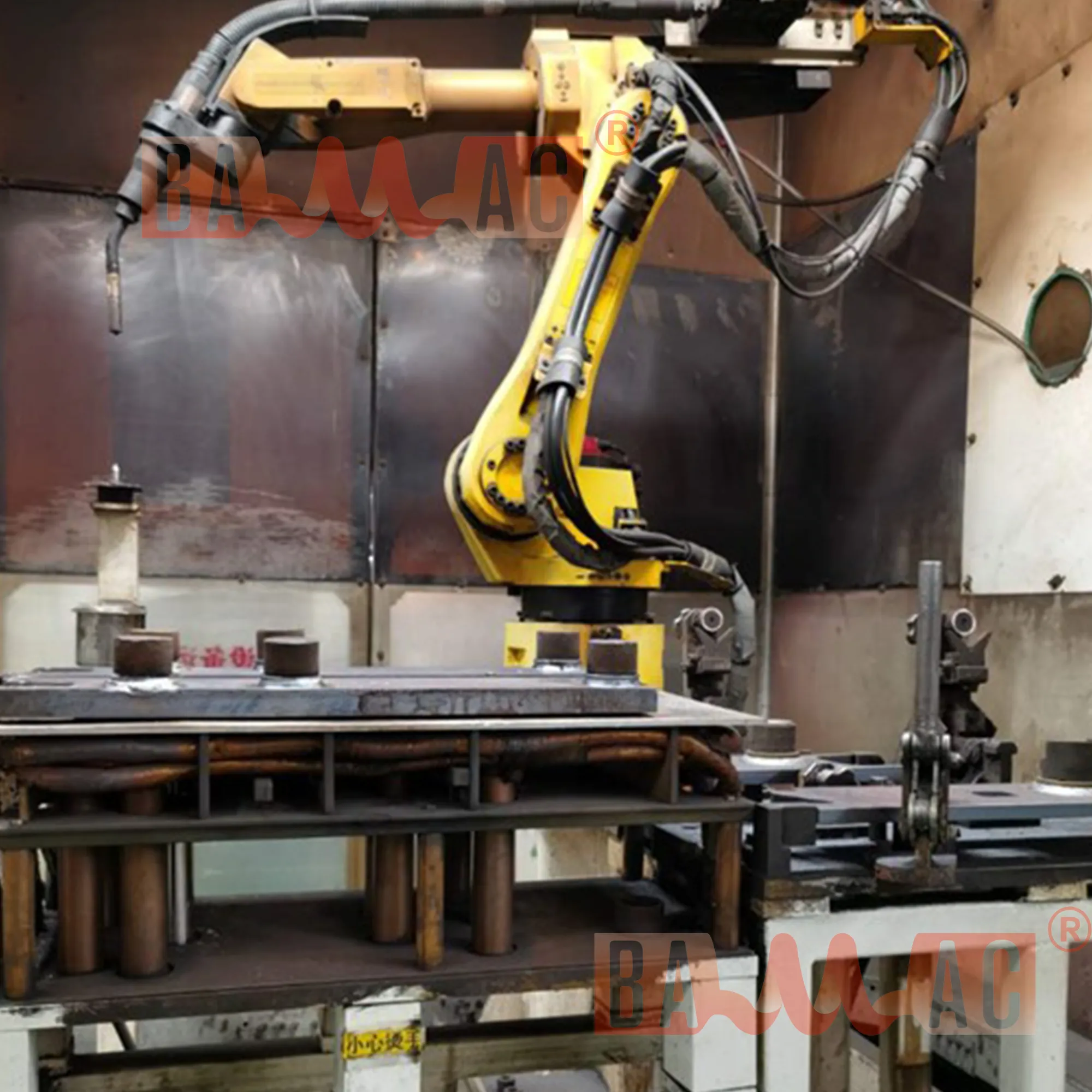

★ Индукционный нагревательный источник для предварительного нагрева и отжига стальных листов в линии
★ Широко применяется для предварительного нагрева перед автоматической сваркой продольных швов на листовом материале.
★ Индукционный нагревательный источник высокой мощности для непрерывного нагрева прутка
★Широко применяется для непрерывного линейного нагрева крупных прутков, подходит для полностью автоматизированных линий ковки, линий прокатки стальных шаров, а также для непрерывного отжига крупных нержавеющих труб.
Технические характеристики
| Тип индукционного нагрева | Эффективность источника питания | Эффективность нагрева заготовки | Потребляемая мощность | Расход электроэнергии на тонну стали | Годовое потребление электроэнергии |
| Источник с тиристорами | 90% | 70% | 400 кВт | 400 кВт·ч | 800 000 кВт·ч |
| Обычный источник IGBT | 94% | 80% | 337 кВт | 337 кВт·ч | 674 000 кВт·ч |
| Bamac полностью воздушно-охлаждаемый IGBT источник (оптимизированный дизайн) | 96% | 85% | 312 кВт | 312 кВт·ч | 624 000 кВт·ч |
1.Спецификация модели среднечастотного источника питания с полным мостом инвертера и изоляционным трансформатором, обычно используется для нагрева стержней из стали диаметром до 30 мм.
| Модель изделия | AtecF-60/380T | AtecF-80/380T | AtecFP-100/380T | AtecFP-120/380T | AtecFP-160/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 102A | 136A | 170A | 204A | 272A | |
| Номинальная выходная мощность | 60kW | 80kW | 100kW | 120KW | 160KW | |
| Выходная частота | 8~16kHz | 8~16kHz | 8~16kHz | 8~16kHZ | 8~16kHz | |
| Выходной ток (A) | 1100A | 1200A | 1300A | 1400A | 1600A | |
| Размер шкафа | 560x700x800 | 560x700x800 | 750x900x1000 | 750x900x1000 | 750x900x1000 | |
| Вес | 180kg | 200kg | 250kg | 270kg | 300kg | |
| Разрешение мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||||
| Интерфейс ввода/вывода (IO) | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размеры модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
| Модель изделия | AtecFP-200/380T | AtecFP-240/380T | AtecFP-300/380T | AtecFP-400/380T | AtecFP-500/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 340A | 408A | 540A | 680A | 850A | |
| Номинальная выходная мощность | 200kW | 240kW | 300kW | 400kW | 500kW | |
| Выходная частота | 5~12kHz | 5~12kHz | 5~12kHz | 5-12kHz | 5-12kHz | |
| Выходной ток (A) | 1600A | 1800A | 2000A | 2200A | 2400A | |
| Размер шкафа | 750x900x1000 | 750x900x1000 | 900x1250x1250 | 1500x900x1800 | 1500x900x1800 | |
| Вес | 330kg | 360kg | 450kg | 600kg | 650kg | |
| Разрешение мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||||
| Интерфейс ввода/вывода (IO) | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размеры модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
2.Спецификация модели среднечастотного источника питания с полным мостом инвертера и прямой резонансной схемой, обычно используется для мощных среднечастотных источников питания мощностью более 800 кВт.
| Модель изделия | AtecFP-800/380T | AtecFP-1000/380T | AtecFP-1200/380T | AtecFP-1400/380T | AtecFP-1600/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 1360A | 1700A | 2040A | 2380A | 2720A | |
| Номинальная выходная мощность | 800kW | 1000kW | 1200kW | 1400kW | 1600kW | |
| Выходная частота | 0.5~2kHz | 0.5~2kHz | 0.5~1.5kHz | 0.5-1.5kHz | 0.3-1kHz | |
| Выходной ток (A) | 2000A | 2500A | 3000A | 3500A | 4000A | |
| Размер шкафа интегрированного блока | 2800x800x2100 | 3000x800x2100 | 3000x800x2100 | 3200x800x2100 | 3200x800x2100 | |
| Вес | 1200kg | 1300kg | 1400kg | 1700kg | 1800kg | |
| Разрешение мощности | 0.1%*Номинальная мощность | |||||
| Точность управления | 0.5%*Номинальная мощность | |||||
| Опции | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||||
| Интерфейс ввода/вывода (IO) | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размеры модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
3.Спецификация модели среднечастотного источника питания с полу-мостовым инвертером и прямой резонансной схемой, обычно используется для среднечастотных источников питания мощностью от 200 кВт до 1100 кВт.
| Модель продукта | AtecHB-200/380T | AtecHB-300/380T | AtecHB-400/380T | AtecHB-500/380T | AtecHB-600/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 340A | 510A | 680A | 850A | 1020A | |
| Номинальная выходная мощность | 200kW | 300kW | 400kW | 500kW | 600kW | |
| Выходная частота | 1~5kHz | 1~5kHz | 0.5~4kHz | 0.5-3kHz | 0.5-3kHz | |
| Выходной ток (A) | 1000A | 1500A | 2000A | 2500A | 3000A | |
| Размер шкафа интегрированного блока (мм) | 1400x700x2100 | 1400x700x2100 | 2000x700x2100 | 2000x700x2100 | 2400x800x2100 | |
| Размер главного шкафа раздельного блока | 1100x624x1400 | 1100x624x1400 | 1550x650x1800 | 1550x650x1800 | 1800x700x1800 | |
| Размер шкафа конденсаторов раздельного блока (мм) | 500x800x600 | 500x800x600 | 600x1100x800 | 600x1100x800 | 600x1100x800 | |
| Разрешение мощности | 0.1%*Номинальная мощность | |||||
| Точность управления | 0.5%*Номинальная мощность | |||||
| Опции | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||||
| Интерфейс управления IO | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размер модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
| Модель продукта | AtecHB-700/380T | AtecHB-800/380T | AtecHB-900/380T | AtecHB-1000/380T | AtecHB-1100/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 1190A | 1360A | 1530A | 1700A | 1870A | |
| Номинальная выходная мощность | 700kW | 800kW | 900kW | 1000kW | 1100kW | |
| Выходная частота | 0.3~3kHz | 0.3~3kHz | 0.3~2.5kHz | 0.3-2kHz | 0.3-2kHz | |
| Выходной ток (A) | 3500A | 4000A | 4500A | 5000A | 5500A | |
| Размер шкафа интегрированного блока | 2500x700x2100 | 2800x800x2100 | 3000x800x2100 | 3000x800x2100 | 3200x800x2100 | |
| Вес | 1200kg | 1300kg | 1500kg | 1600kg | 1800kg | |
| Разрешение мощности | 0.1%*Номинальная мощность | |||||
| Точность управления | 0.5%*Номинальная мощность | |||||
| Опции | Модуль управления технологическими программами; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор; датчики температуры и пр. | |||||
| Интерфейс управления IO | По требованию можно выбрать аналоговые входы/выходы: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размер модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
Партнёры
связаться с нами
Сопутствующие популярные продукты
Источники питания для индукционного нагрева для посадки с натягом
Технология быстрого температурного контроля PID – не бойтесь перегрева, высокая стабильность индукционного нагрева Обновление технологии – полная защита, не требующая насильственного термического демонтажа
Источник питания для индукционного нагрева с термостатированием для постоянных магнитов
Специальная конструкция системы отопления для квадратных холодильных рам – гарантирует равномерную температуру нагрева
Источники питания для индукционного нагрева в тяжелой промышленности
Сверхбыстрая технология плавного пуска, 5 минут для достижения заданной температуры Быстрый ПИД-контроль температуры, быстрый нагрев без перегрева
Универсальные источники питания для сверхвысокочастотного индукционного нагрева
Новая технология широкополосных полупроводниковых силовых приборов из карбида кремния (SiC-MOSFET) – высокая эффективность, надежность и низкие потери
Источники питания для индукционного нагрева в полупроводниковой промышленности
Полностью цифровое управление – 24-часовая бесперебойная работа Двадцать лет технических осадков – стремление улучшить стабильность температурного поля.
Источники питания для индукционного нагрева нефтегазовых трубопроводов
Пионер в области технологии индукционного нагрева с воздушным охлаждением Бесперебойная работа в зимних условиях в холодных регионах
Среднечастотный мощный коаксиальный кабель
Эта серия коаксиальных кабелей в основном используется для соединения между индукционным кабелем,...
Термостойкий мощный сплавной индукционный кабель
Индукционные кабели этой серии в основном применяются для подогрева перед сваркой и послесварочно...
Источник питания для нанесения покрытий (вакуумного напыления)
Высокоинтегрированный, надежный и экономически эффективный выбор
Серия воздушно-охлаждаемых индукторов
Индукторы серии с воздушным охлаждением в основном применяются для индукционного нагрева магнитоп...
Универсальные высокоточные источники питания для индукционного нагрева
Полностью цифровое управление – 24-часовая бесперебойная работа Двадцать лет технических осадков – стремление улучшить стабильность температурного поля.
Источник питания для индукционного нагрева твердых растворов при термической обработке труб из нержавеющей стали
Инверторная технология IGBT с воздушным охлаждением – не нужно пропускать воду, удобнее в использовании Повышение температуры / сохранение тепла – быстрый и равномерный нагрев
Источник питания для индукционного нагрева для нанесения покрытий/смазки/пропитки лаком
Мощная функция связи, передача большего количества данных, высокоточный контроль температуры Стабильное оборудование, множество функций защиты, поддержка нестандартных настроек
Серия водяного охлаждения индукторов
Серия индукторов с водяным охлаждением в основном используется для нагрева непроводящих материало...

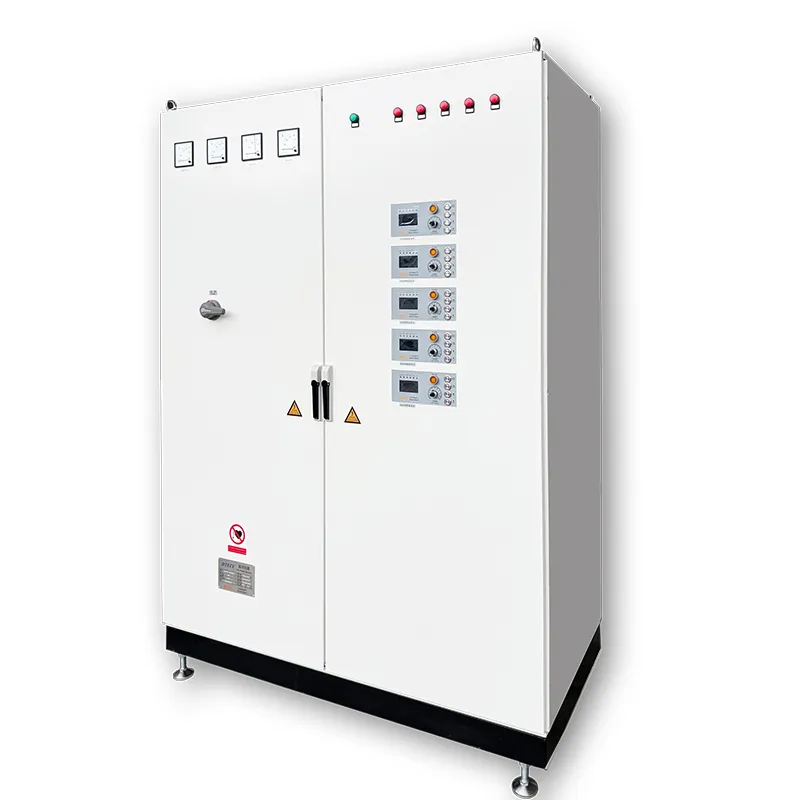

Источник постоянного тока
