Продукция
Источники питания для индукционного нагрева для пайки
Сверхкомпактная конструкция портативного генератора – адаптирована к технологическим требованиям
20 лет производственной практики – лучший выбор в отрасли.
Описание
маркер
По сравнению с пламенем или другими методами пайки, индукционная пайка имеет множество преимуществ: a. Высокая плотность энергии, высокая скорость нагрева и значительное увеличение производительности. b. Экологичность, безопасность, возможность работы в вакууме или газовой среде. c. Отсутствие повреждения изоляции обмоток двигателя. d. Простота автоматизации.

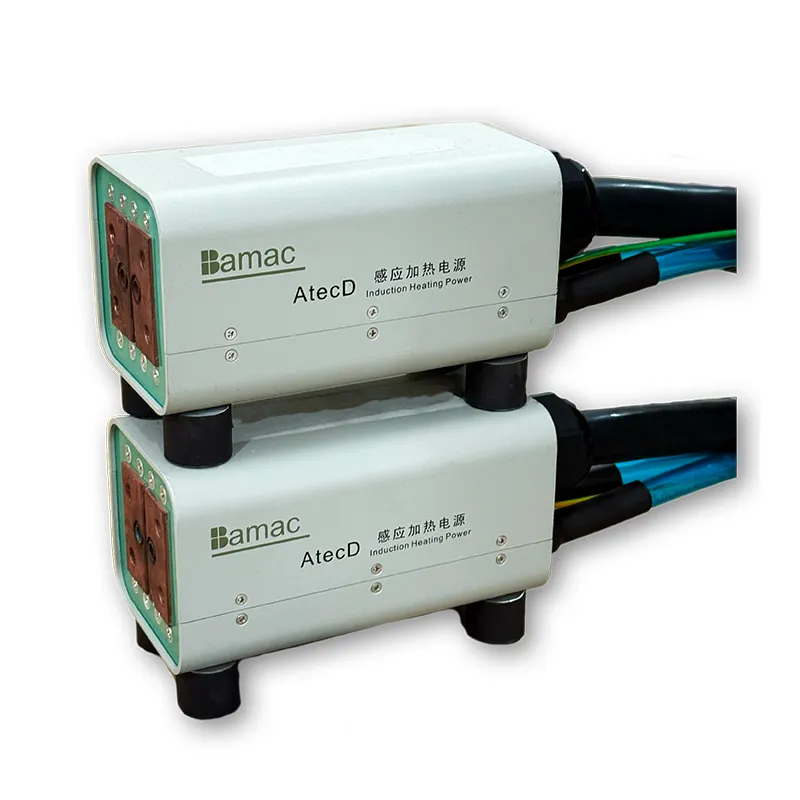

Портативный источник питания индукционного нагрева Bamac наиболее подходит для индукционной пайки. Серия портативных генераторов мощностью 1-360 кВт, портативный генератор мощностью 40 кВт весом всего 3 кг, с быстрым контролем температуры, контролем энергии, быстрой работой и другими функциями особенно подходит для пайки. Эти продукты в основном используются в крупных моторных заводах, трансформаторных заводах, железнодорожных электровозах, компрессорах холодильников кондиционеров и других отраслях промышленности, в турбогенераторе «Три ущелья», турбогенераторе, ветрогенераторе, ядерном синтезе «EAST» и других проектах были применены.
| 3000+ | 80% |
| Реализованные проекты и достижения | Предпочтительный выбор для отечественных клиентов. |
Функциональные особенности
★ Источник питания + автоматическое поддержание температуры + чиллер;
★ DSP + IGBT + цифровой полностью воздушного охлаждения источник питания с анализом реактивности;
★ Режим работы с быстрыми циклами, сверхбыстрый мягкий старт: отслеживание фазы и резонансной частоты за 0,05 с, достижение заданной мощности за 0,3 с;
★ Быстрое PID управление температурой, быстро достигается целевая температура, предотвращается перерегулирование;
★ Возможность частых запусков/остановок без мертвых зон, 100% успешность;
★ Быстрый отклик через интерфейс PLC для дистанционного управления;
★ Подходит для условий высоких нагрузок и непрерывного производства, стабильный выходной ток, независимо от качества входного питания;
★ Включено управление энергией, эффективно для поддержания температуры и закалки;
★ Автоматическое отслеживание для работы с различными индукторами;
★ Оборудование с модулем технологических программ может хранить 16 программ, каждая из которых программируется на 32 сегмента;
★ Для сварных деталей разных спецификаций возможна настройка специальных технологических программ (ток, время, скорость и т.д.);
★ Каждое устройство встроено с цифровым таймером с функциями прямого и обратного отсчета с автоматической остановкой;
★ Возможность выбора запуска отсчета либо после достижения температуры;
★ Разрешение по времени 0,1 с;
★ Режимы работы с постоянным током, постоянной мощностью и постоянной температурой могут сочетаться с функцией таймера.
Область применения
★ Индукционный источник питания для пайки труб/баков/клапанов компрессоров
★ Применяется для индукционной пайки трубопроводов и распределителей компрессоров в бытовой технике
★ Рабочая частота: 20 кГц – 200 кГц
★ Мощность: 5 кВт – 80 кВт

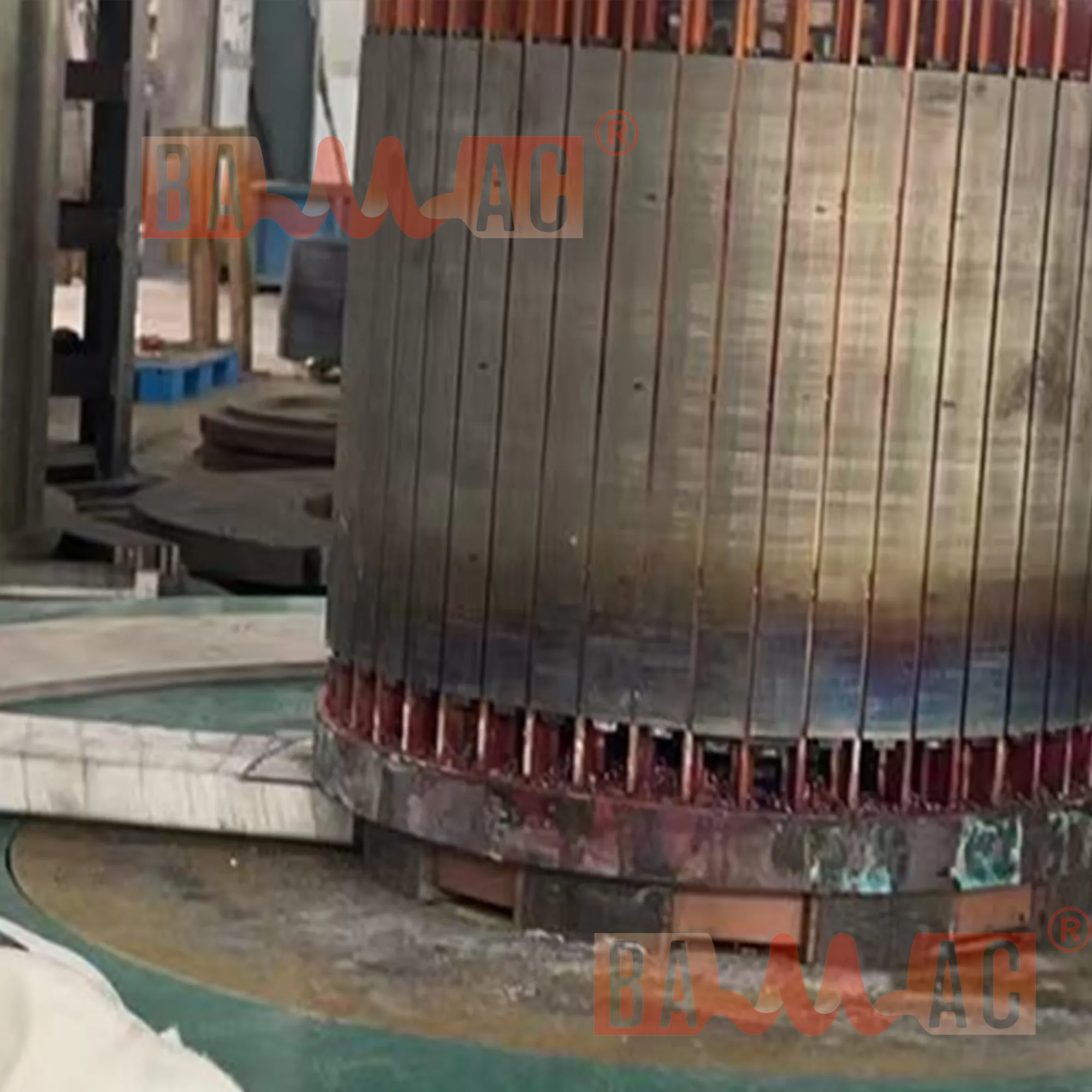

★ Индукционный источник питания для пайки концевых колец крупных электродвигателей
★ Применяется для индукционной пайки концевых колец электродвигателей
★ Специализированный источник питания 160–600 кВт
★ Диаметр колец: 200–1600 мм

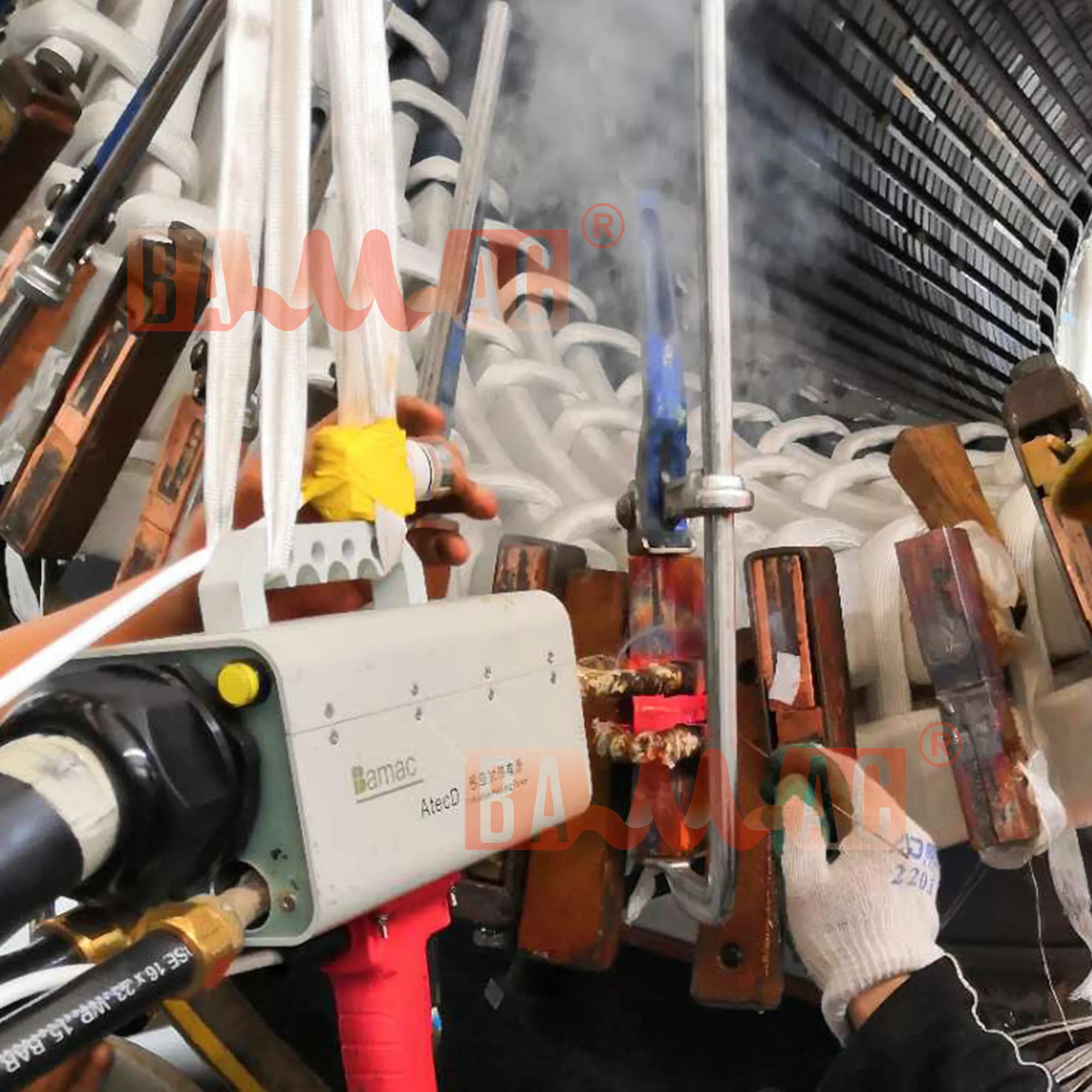

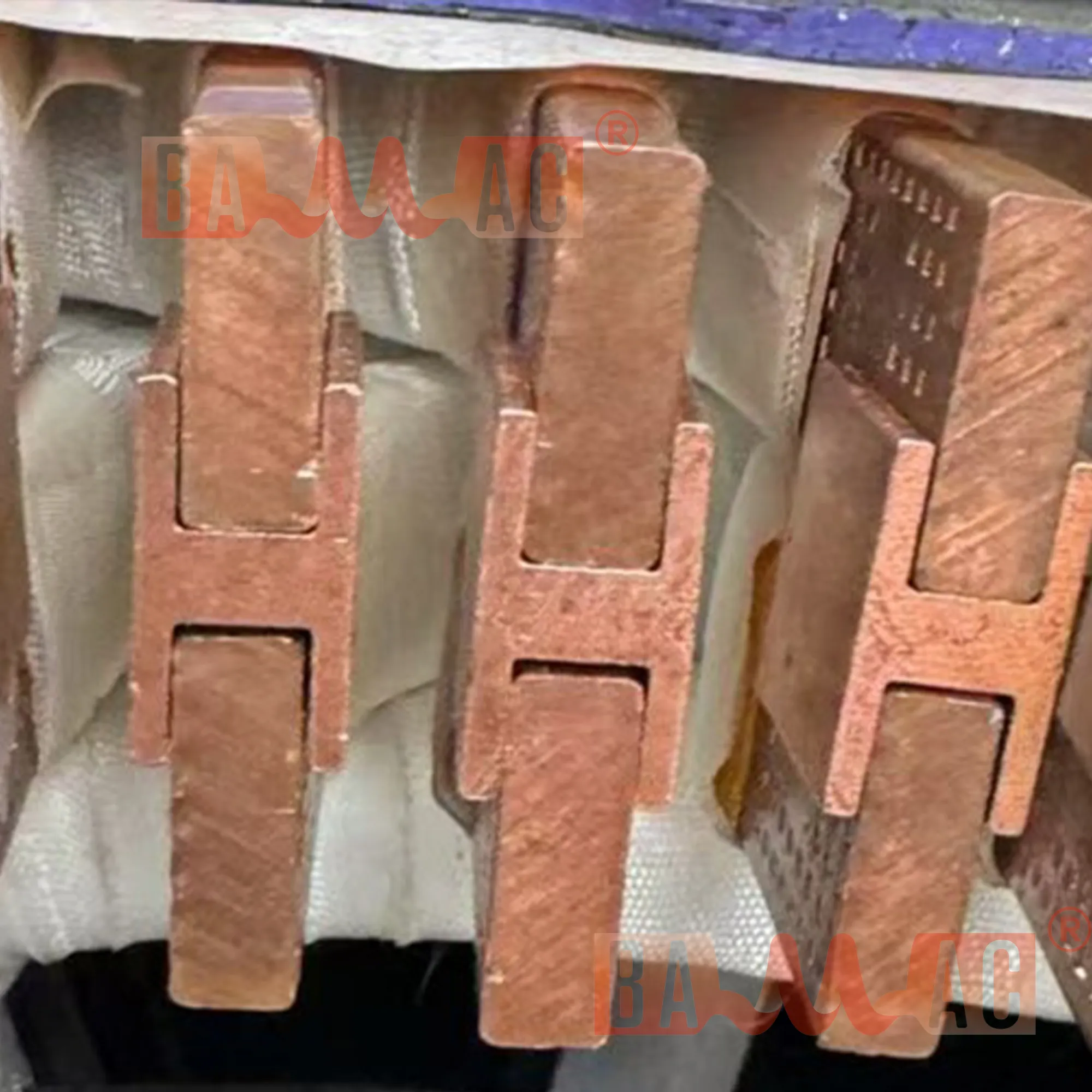

★ Индукционный источник питания для пайки соединений обмоток электродвигателя
★ Применяется для индукционной пайки обмоток крупных электродвигателей

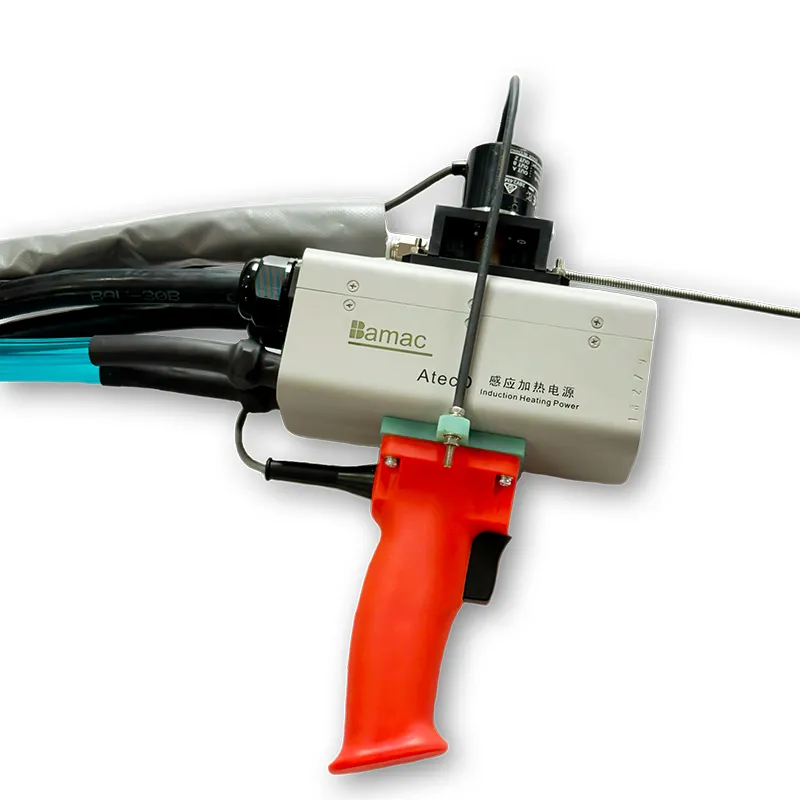

★ Портативный генератор 40 кВт весит всего 3 кг, 20 кВт — 2 кг, удобен для ручной работы
★ Индуктор 1–2 витка, встроенный высокочастотный низкопотеряный ферритовый сердечник
Индуктор может быть однослойным, двухплоскостным с открытым зазором, полуоткрытым, либо для линейного нагрева
★ Индукционный источник питания для пайки серебряно-медных контактов низковольтной аппаратуры
★ Применяется для индукционной пайки серебряно-медных контактов низковольтной аппаратуры
★ Диапазон рабочих частот: 10–30 кГц, мощность одного устройства 1–80 кВт
★ Портативный генератор 40 кВт весит всего 3 кг, 20 кВт — 2 кг, удобен для ручной работы
★ Индуктор 1–2 витка, встроенный высокочастотный низкопотеряный ферритовый сердечник
★Индуктор может быть однослойным, двухплоскостным с открытым зазором, полуоткрытым и др.
★ Индукционный источник питания для пайки с двойным или многократным выходом
★ Диапазон рабочих частот: 1–100 кГц, мощность одного устройства: nx10 кВт – nx60 кВт
Технические характеристики
| Модель изделия | AtecFS-20/380T | AtecFS-40/380T | AtecFS-60/380T | AtecFS-80/380T | AtecFPS-100/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 34A | 68A | 102A | 136A | 170A | |
| Номинальная выходная мощность | 20kW | 40kW | 60kW | 80kW | 100kW | |
| Выходная частота | 12~100kHz
(Можно спроектировать и изготовить на заказ, обычно с настраиваемым диапазоном частот. ：12~20kHz,20~30kHz,30~50kHz，50~75kHz，75~110kHz) |
|||||
| Выходной ток | 800~6000A（Разрабатывается и подбирается в соответствии с фактическими параметрами.
） |
|||||
| Габариты шкафа управления (мм) | 460x600x600 | 460x600x600 | 560x700x800 | 560x700x800 | 750x900x1000 | |
| Габариты переносного трансформатора (мм) | 102x200x102 | 102x240x102 | 116x205x116 | 116x230x116 | 135x240x135 | |
| Вес переносного трансформатора (кг) | 3.5kg | 5kg | 7kg | 9kg | 12kg | |
| Длина соединительного кабеля переносного трансформатора (м) | 1~30mЗаказное исполнение | |||||
| Разрешающая способность по мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции / Дополнительная комплектация | Модуль выполнения технологических программ; онлайн-контроль сопротивления изоляции; сенсорный экран; регистратор; температурные преобразователи и др. | |||||
| Интерфейс управления I/O | По требованию можно оснастить аналоговыми входами/выходами 0–5V, 0–10V, 1–5V, 0–20mA, 4–20mA. | |||||
| Габариты модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus), возможна расширяемость до интерфейсов Profibus/Profinet, Ethernet, оптоволоконной связи, 5G и других шин/сетевых интерфейсов. | |||||
| Проектный срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
