Источники питания для индукционного нагрева нефтегазовых трубопроводов
Пионер в области технологии индукционного нагрева с воздушным охлаждением
Бесперебойная работа в зимних условиях в холодных регионах
Описание
маркер

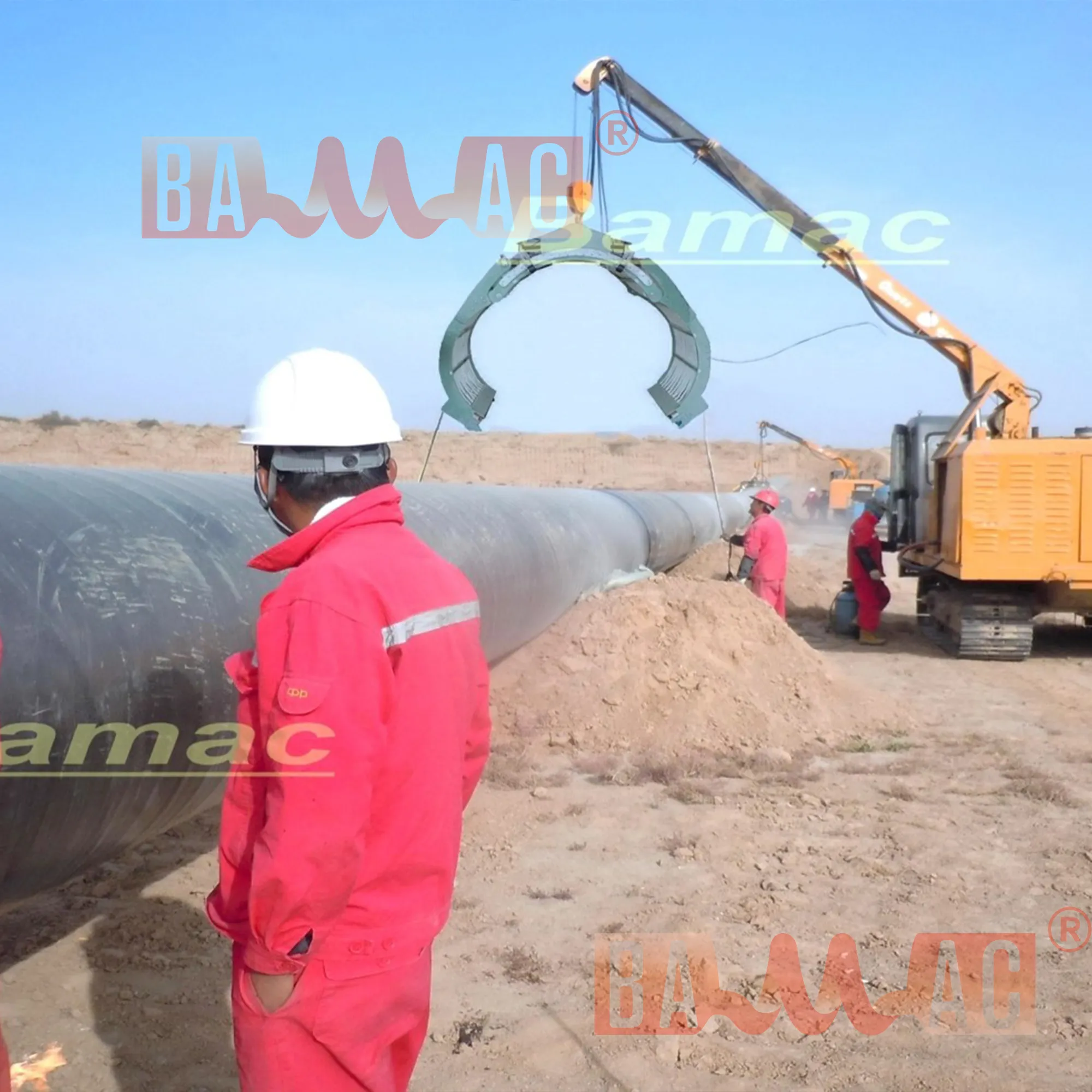

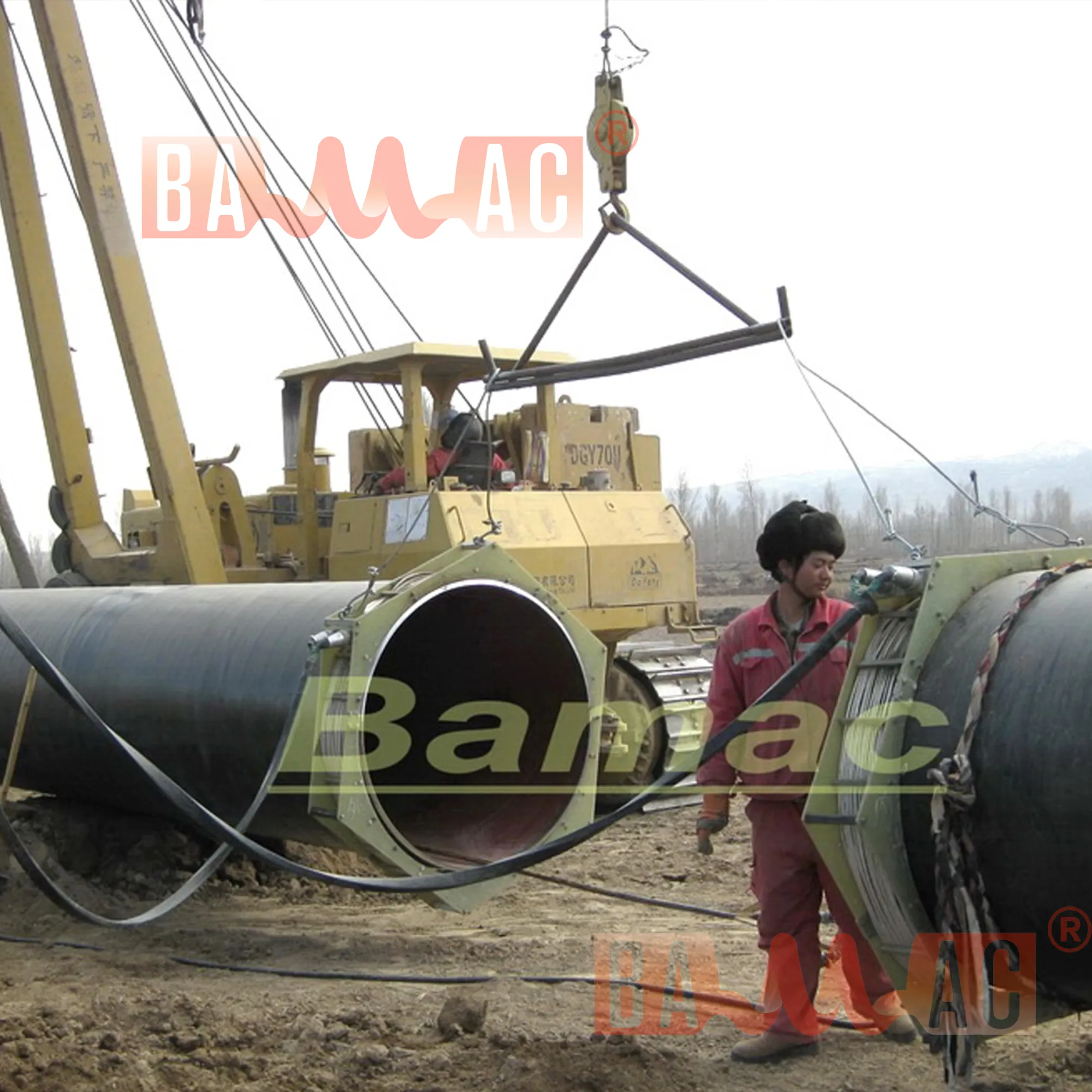

Полевые применения в трубопроводной промышленности, как правило, находятся в полевых условиях, со сложной окружающей средой, низкими температурами, нестабильным электропитанием, отсутствием охлаждающей воды, легкостью перемещения и транспортировки, быстрым нагревом и т.д. Полностью охлаждаемые воздухом и контролируемые температурой источники питания индукционного нагрева Bamac, индукторы серии 4-100 дюймов с открытым затвором и другие комплекты продукции особенно подходят для таких применений, а простота эксплуатации, надежность и энергоэффективность полевых применений превосходят аналогичные показатели многих европейских и американских продуктов, что делает Bamac лидером в области предотвращения коррозии труб и их покрытия. Простота эксплуатации, надежность и энергоэффективность полевого применения превосходят аналогичные показатели многих европейских и американских продуктов, что делает компанию Bamac мировым лидером в области предотвращения коррозии трубопроводов и нанесения покрытий на них.
Функциональные особенности
★ Технология полного воздушного охлаждения: полностью воздушные индукционные нагреватели, не требующие подачи охлаждающей воды, что устраняет неисправности, связанные с водяным охлаждением.
★ Автоматическая система регулирования температуры в шкафу питания: адаптирована к диапазону температур окружающей среды от -60℃ до +70℃, шкаф оснащен встроенным электронагревом. Компания имеет многолетний опыт эксплуатации оборудования на открытых площадках в суровых зимних условиях Хэйлунцзяна (Та-Хэ), Нинся, Нэха, Хэйхэ, а также за рубежом, включая Россию.
★ Использование двухвитковых индукционных датчиков для предварительного прогрева стыков; вторичная нагревка осуществляется при намотке термоусадочной антикоррозийной ленты.
★ Точная регулировка температуры: температура контролируется замкнутым контуром с помощью инфракрасного или магнитного термопреобразователя; автоматическая остановка или удержание температуры без постоянного присутствия оператора.
★ Беспроводное дистанционное управление: система беспроводного контроля обеспечивает включение/выключение и регулировку мощности; также возможно управление открытием/закрытием индукционных катушек с помощью проводного пульта.
★ Онлайн-мониторинг изоляционного сопротивления и защита: при случайном контакте человека с оголенной медной трубкой индукционной катушки или кабелем (катушки имеют хорошую изоляцию) система контролирует и отображает сопротивление изоляции к земле; при превышении заданного значения включается автоматическая защита, обеспечивая безопасность.
★ Замкнутый контур PID для поддержания постоянной температуры: встроенный блок PID автоматически регулирует ток, чтобы рабочий объект оставался на заданной температуре без ручной настройки и измерений.
★ Автоматическое отслеживание частоты: широкий диапазон автоматического слежения за частотой, не требует ручной настройки.
★ Автоматическое согласование импеданса: питание автоматически адаптируется к индукционным катушкам диаметром 12–56 дюймов без изменения параметров.
★ Возможность проектирования и изготовления индукционных катушек различных размеров, числа витков и конструкций.
Область применения
★ Подходит для предварительного нагрева стыков нефтепроводов в два витка и для нагрева при намотке термоусадочной антикоррозийной ленты
★ Для нагрева стыков нефтепроводов диаметром 12–56 дюймов
★ Предварительный нагрев перед намоткой термоусадочной антикоррозийной ленты и сваркой кольцевых швов
★ Подходит для индукционного нагрева при нанесении 3PE сухой антикоррозийной пленки на стыки нефтепроводов
★ Для нефтепроводов диаметром 12–56 дюймов
★ Основной технологический процесс защиты трубных концов: пескоструйная очистка → среднечастотный предварительный нагрев → нанесение грунтовки → среднечастотный вторичный нагрев → намотка термоусадочной антикоррозийной ленты → дальнеинфракрасный нагрев для усадки ленты (удаление воздушных пузырей) → герметизация муфты
Технические характеристики
1.Таблица спецификаций индукционных нагревательных источников для предварительного нагрева и термообработки труб, а также для индукционного нагрева при сухом нанесении антикоррозийного покрытия на трубы
| Модель продукта | AtecF-40/380T | AtecF-60/380T | AtecF-80/380T | AtecF-100/380T | AtecF-120/380T | |
| Входное напряжение | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | Трёхфазное питание380V±5%，50Hz/60Hz | |
| Входной ток | 68A | 102A | 136A | 170A | 204A | |
| Номинальная выходная мощность | 40kW | 60kW | 80kW | 100kW | 120kW | |
| Выходная частота | 3~10kHz
(Можно разработать под заказ; обычно доступный диапазон частот выбирается по требованию.：3~5kHz,5~10kHz) |
|||||
| Выходной ток | 200~800A（Разрабатывается и подбирается в соответствии с фактическими параметрами.） | |||||
| Размер шкафа | 460x600x600 | 560x700x800 | 560x700x800 | 560x700x800 | 560x700x800 | |
| Вес | 150kg | 180kg | 200kg | 220kg | 250kg | |
| Длина индукционного кабеля (м) | 10~20m | 15~25m | 20~30m | 30~40m | 35~50m | |
| Длина удлинительного кабеля (м) | 1~30m | |||||
| Разрешение мощности | 0.05%*Номинальная мощность(1~40kW), 0.1%*Номинальная мощность（＞40kW） | |||||
| Точность управления | 0.2%*Номинальная мощность(1~40kW), 0.5%*Номинальная мощность（＞40kW） | |||||
| Опции | Модуль управления технологическим процессом; онлайн-мониторинг сопротивления изоляции; сенсорный экран; регистратор температуры (1–8 каналов); количество каналов для измерения температуры (1–6 каналов, диапазон температур: 100–800℃, при более чем 2 каналах требуется регистратор температуры) и др. | |||||
| IO интерфейс управления | Выбор аналогового ввода/вывода по требованию: 0–5 В, 0–10 В, 1–5 В, 0–20 мА, 4–20 мА. | |||||
| Размер модели | Обычный корпус доступен, возможна также нестандартная индивидуальная комплектация. | |||||
| Коммуникационный интерфейс | Поддержка управления по RS485 (Modbus) и RS232; возможно расширение интерфейсов шины/сети: Profibus/Profinet, Ethernet, оптоволоконная связь, 5G. | |||||
| Срок службы | 20 лет | |||||
| Аксессуары | Можно разрабатывать, подбирать и изготавливать индукционные катушки любых размеров, с любым количеством витков и конструкций. | |||||
Таблица технических характеристик раздвижного индуктора
| Модель | Описание спецификации | ||
| Раздвижной индуктор | BICO-D390W640/F14 | "Нагрев труб диаметром 12-14 дюймов, внутренний диаметр индуктора 390 мм, ширина 640 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D492W640/F18 | "Нагрев труб диаметром 16-18 дюймов, внутренний диаметр индуктора 492 мм, ширина 640 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D656W700/F24 | "Нагрев труб диаметром 20-24 дюйма, внутренний диаметр индуктора 656 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D752W700/F28 | "Нагрев труб диаметром 24-28 дюймов, внутренний диаметр индуктора 752 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D855W700/F32 | "Нагрев труб диаметром 28-32 дюйма, внутренний диаметр индуктора 855 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D960W700/F36 | "Нагрев труб диаметром 32-36 дюймов, внутренний диаметр индуктора 960 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D1060W700/F40 | "Нагрев труб диаметром 36-40 дюймов, внутренний диаметр индуктора 1060 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D1260W700/F48 | "Нагрев труб диаметром 42-48 дюймов, внутренний диаметр индуктора 1260 мм, ширина 700 мм, трехсекционный раздвижной" | |
| Раздвижной индуктор | BICO-D1260W500/F48 | "Нагрев труб диаметром 42-48 дюймов, внутренний диаметр индуктора 1260 мм, ширина 500 мм, трехсекционный раздвижной" | |
Партнёры
связаться с нами
Сопутствующие популярные продукты
Источник питания для индукционного нагрева для нанесения покрытий/смазки/пропитки лаком
Мощная функция связи, передача большего количества данных, высокоточный контроль температуры Стабильное оборудование, множество функций защиты, поддержка нестандартных настроек

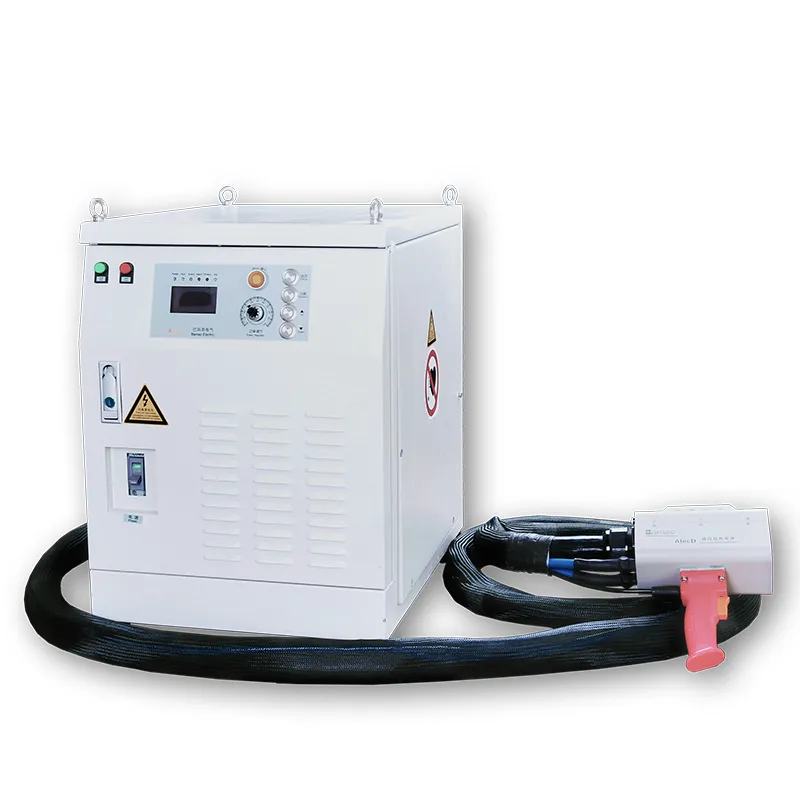

Источники питания для индукционного нагрева для пайки
Сверхкомпактная конструкция портативного генератора – адаптирована к технологическим требованиям 20 лет производственной практики – лучший выбор в отрасли.

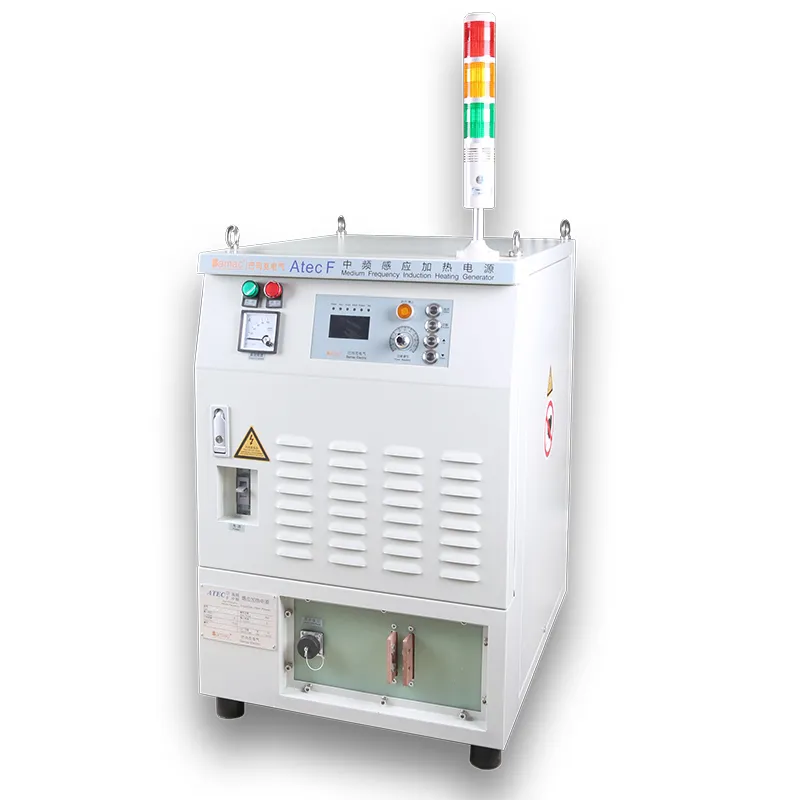

Комбинированный источник питания для размагничивания и индукционного нагрева
Размагничивание и нагрев в одном комплекте, один комплект кабелей для выполнения двух функций

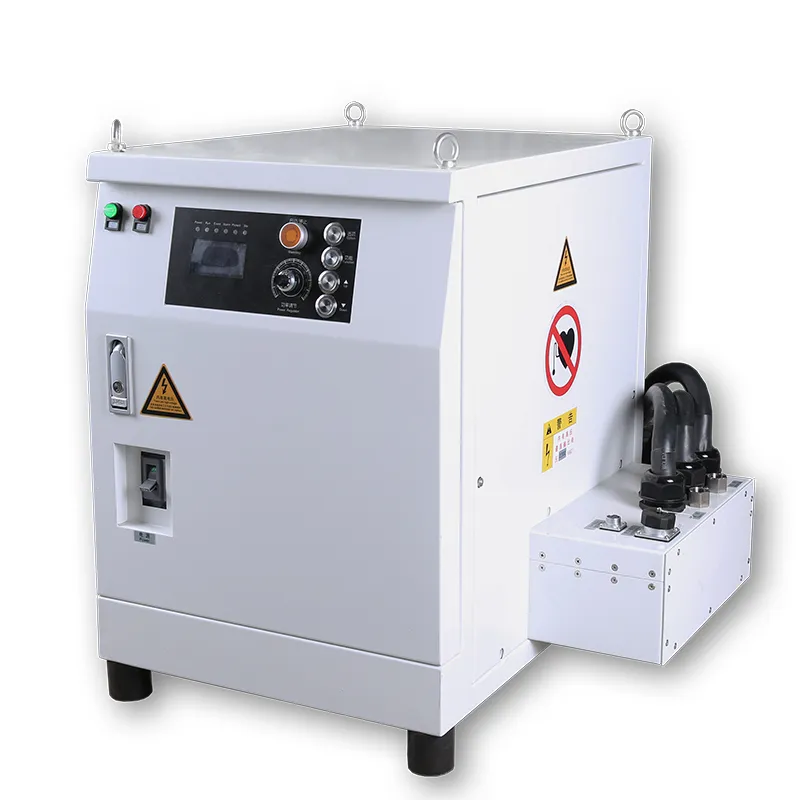

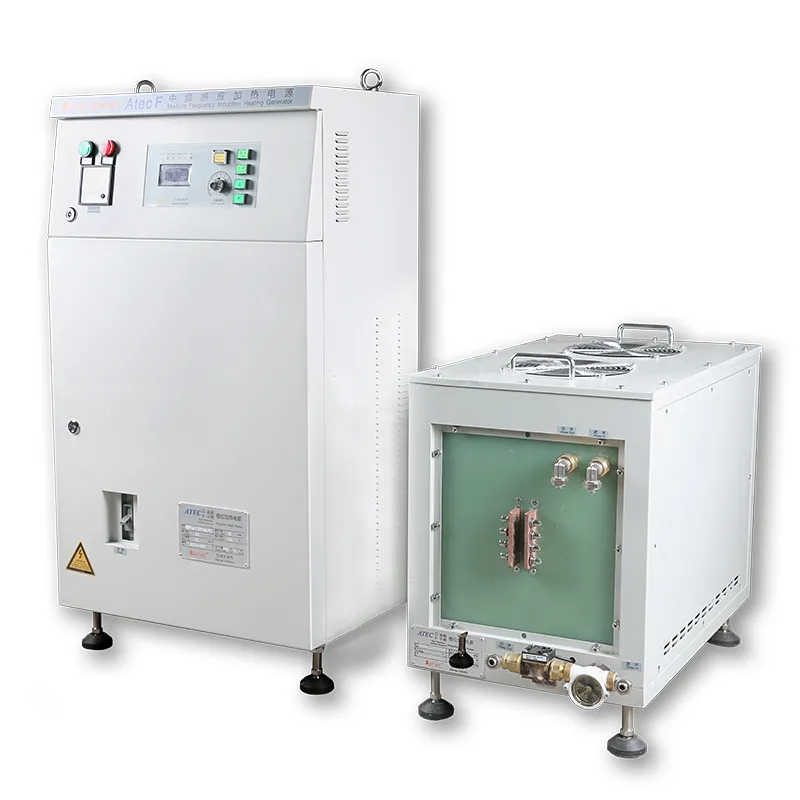

Высокочастотный источник питания для индукционного удаления лаковой изоляции с обмоточных проводов
Конструкция согласования для высокочастотных разделительных трансформаторов Конструкция согласования для специальных многостанционных индукторов

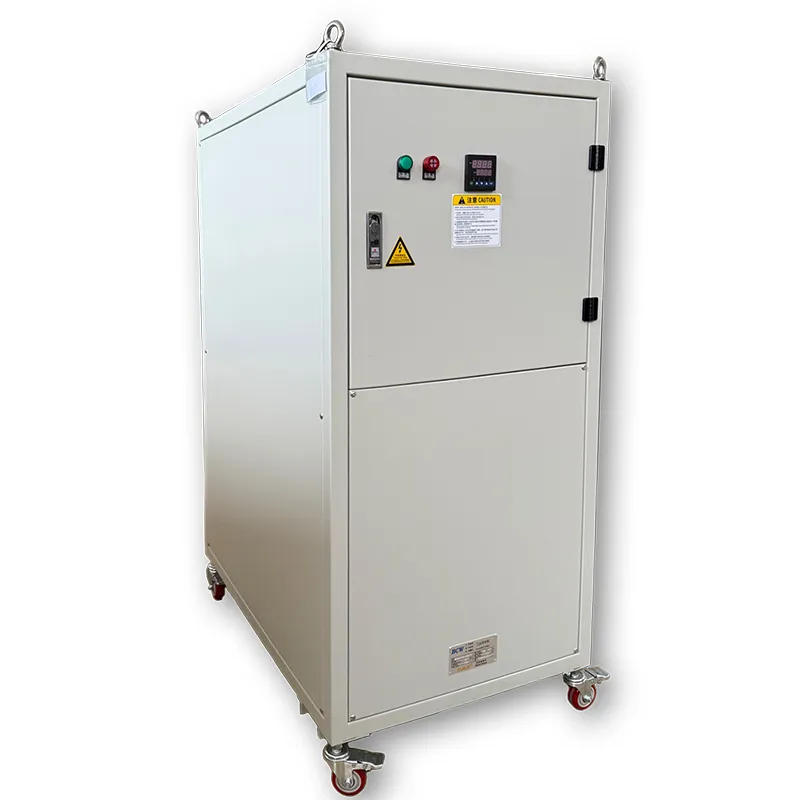

Воздушно-охлаждаемый чиллер без компрессора
Энергоэффективность и низкое энергопотребление
Источники питания для индукционного нагрева в тяжелой промышленности
Сверхбыстрая технология плавного пуска, 5 минут для достижения заданной температуры Быстрый ПИД-контроль температуры, быстрый нагрев без перегрева
Серия воздушно-охлаждаемых индукторов
Индукторы серии с воздушным охлаждением в основном применяются для индукционного нагрева магнитоп...
Термостойкий мощный сплавной индукционный кабель
Индукционные кабели этой серии в основном применяются для подогрева перед сваркой и послесварочно...

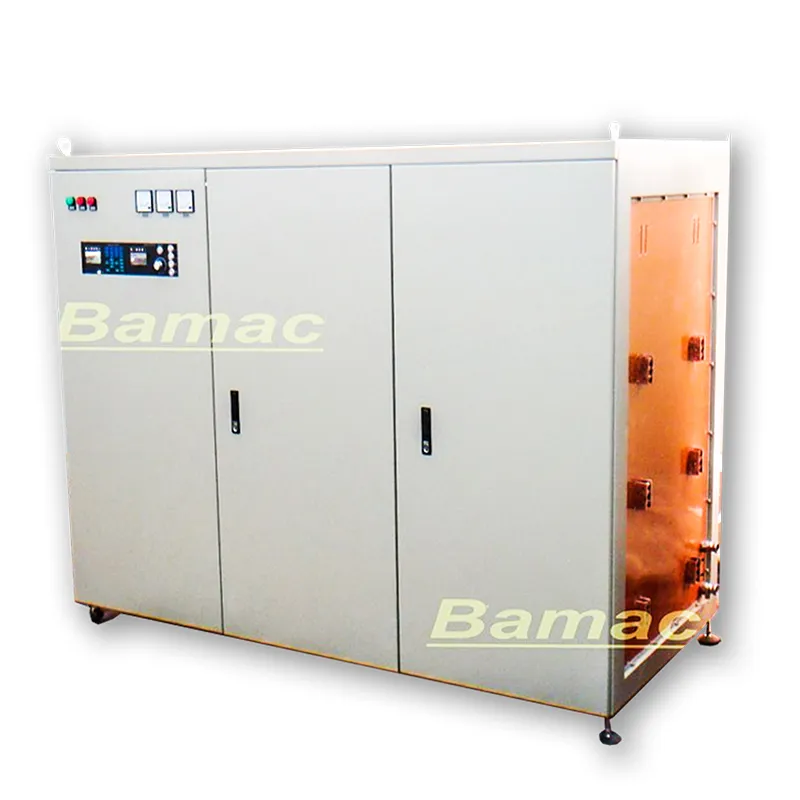

Источник питания для нанесения покрытий (вакуумного напыления)
Высокоинтегрированный, надежный и экономически эффективный выбор
Источники питания для индукционного нагрева для посадки с натягом
Технология быстрого температурного контроля PID – не бойтесь перегрева, высокая стабильность индукционного нагрева Обновление технологии – полная защита, не требующая насильственного термического демонтажа
Источник постоянного тока
Высокая эффективность, надежность, точное управление, высокая точность и стабильность

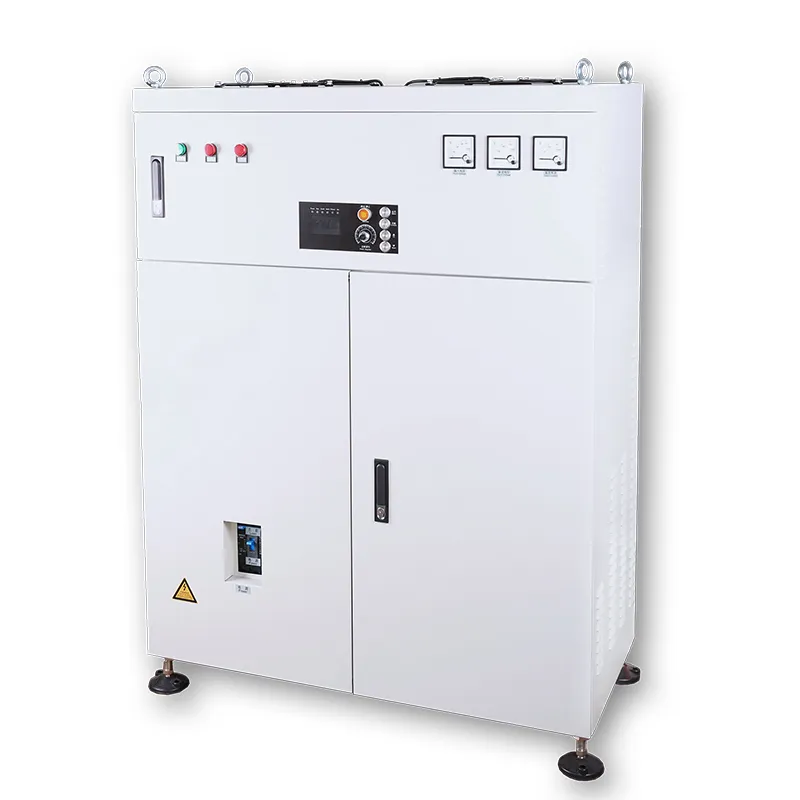

Универсальные источники питания для сверхвысокочастотного индукционного нагрева
Новая технология широкополосных полупроводниковых силовых приборов из карбида кремния (SiC-MOSFET) – высокая эффективность, надежность и низкие потери

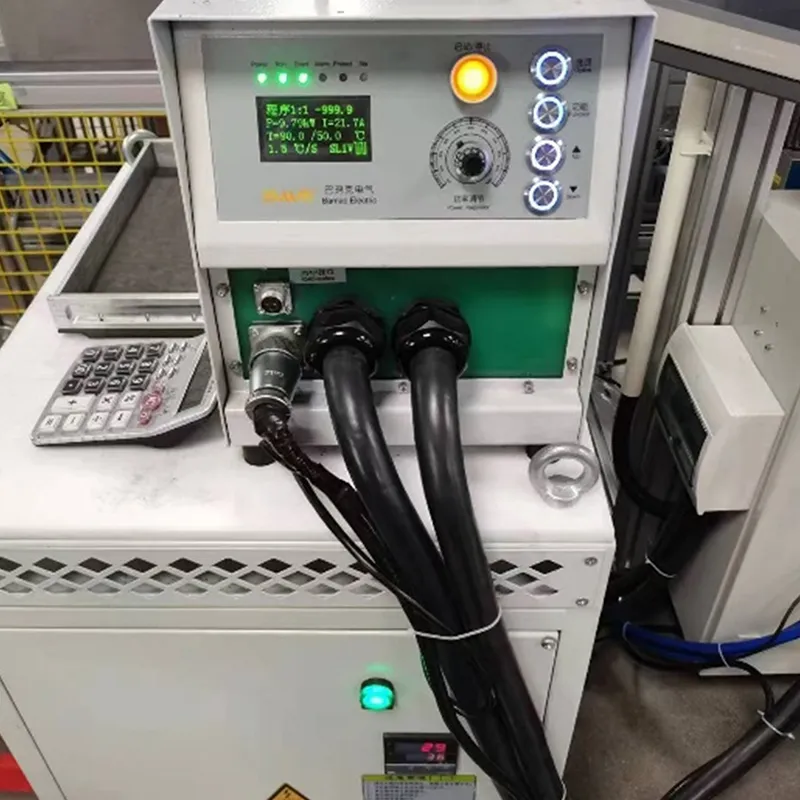

Источник питания для индукционного нагрева с термостатированием для постоянных магнитов
